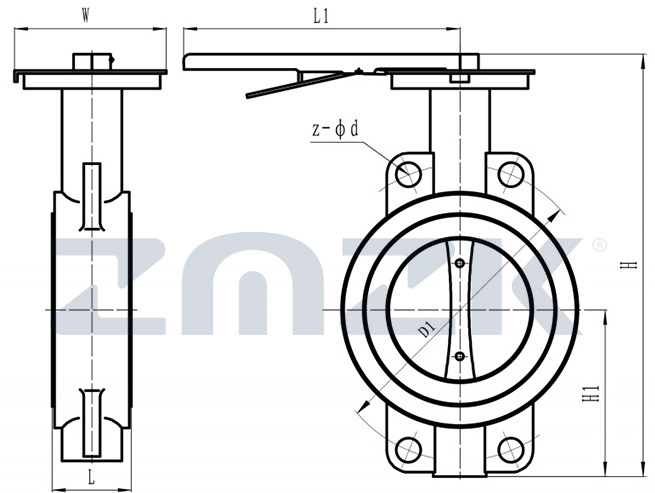

DN
D1
Z-d
L
H1
H
L1
W
40
110
4-19
40
63
235
270
65
50
125
4-19
43
63
235
270
65
65
145
4-19
46
70
250
270
65
80
160
8-19
46
83
275
270
65
100
180
8-19
52
105
316
270
65
125
210
8-19
56
115
340
310
65
150
240
8-23
56
137
376
310
90
200
295
8-23
60
164
430
353
90
250
350
12-23
68
206
499
353
90

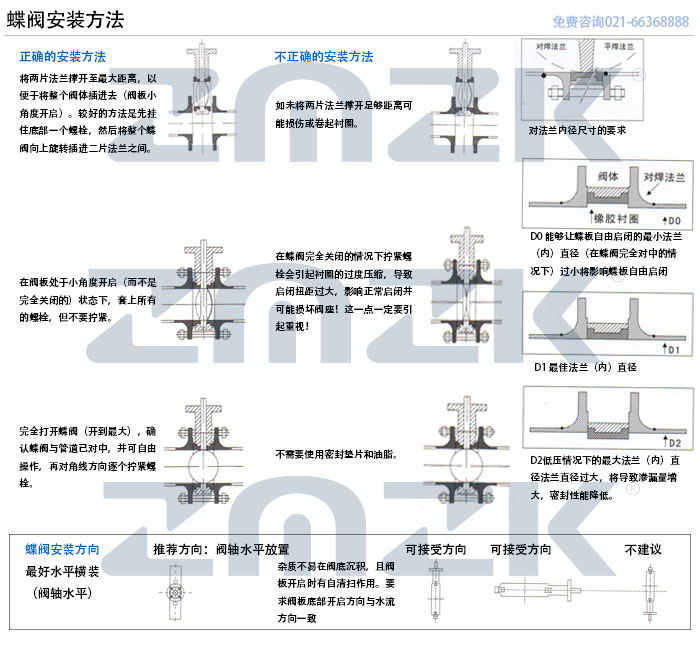

1、要求使用對焊法蘭，不建議采用平焊法蘭，因為鋼管伸進平焊法蘭，容易碰到閥板，影響閥板自由啟閉
2、確認法蘭尺寸必須允許閥板自由轉動，法蘭內徑不能過小或過大，見右下圖
3、蝶閥裝上后不允許再焊接法蘭，以免燙傷襯圈。
-

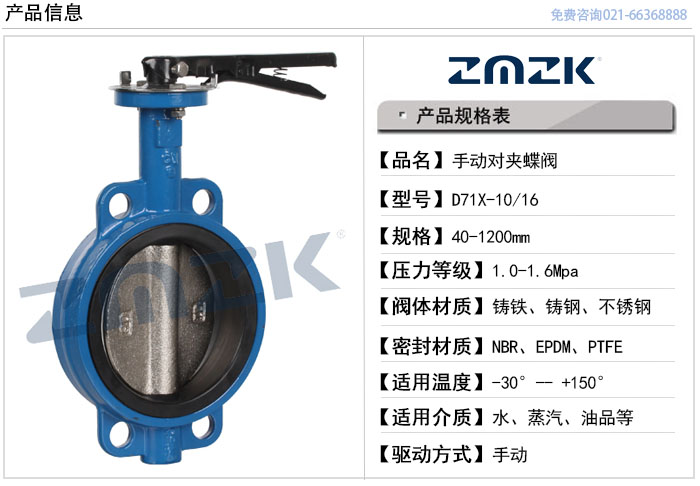

D71X手動對夾式蝶閥的技術參數
技術參數
公稱通徑
DN150-1200mm
連接方式
對夾式
氣缸配置
ZMA執行器
氣缸形式
雙作用、單作用（彈簧復位）
控制方式
開關型、調節型
公稱壓力
10、16、25bar（如需更高壓力訂貨時請注明）
氣源壓力
雙作用：4~8bar、單作用：5~8bar
環境溫度
標準型:-20~80℃
閥體材質
鑄鐵（Q）、碳鋼（C）、不銹鋼（304、316、316L）

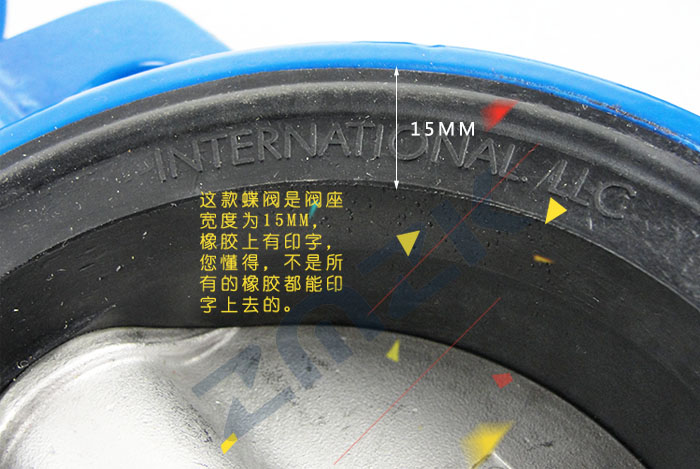

密封材質
丁晴橡膠（X）、聚四氟乙烯（F）、全內襯聚四氟乙烯（F46）
備注：其它特殊密封材質或特殊溫度亦可根據客戶要求設計制造
