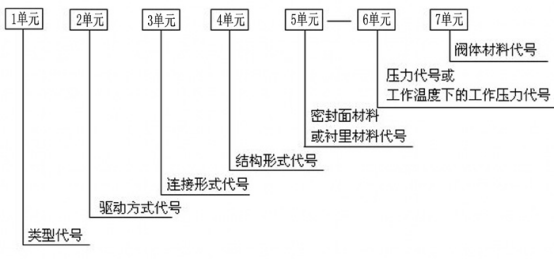

一、 閥門型號及組成D671X-10P-DN80
二、 閥門型號各組成部分代號
1、閥門類型代號
|
類型
|
蝶閥
|
球閥
|
閘閥
|
安全閥
|
止回閥
|
隔膜閥
|
減壓閥
|
截止閥
|
|
代號
|
D
|
Q
|
Z
|
A
|
H
|
G
|
Y
|
J
|
2、閥門驅動方式代號
|
驅動方式
|
代號
|
驅動方式
|
代號
|
|
電 磁 動
|
0
|
錐 齒 輪
|
5
|
|
電磁—液動
|
1
|
氣 動
|
6
|
|
電—液動
|
2
|
液 動
|
7
|
|
蝸 輪
|
3
|
氣 — 液動
|
8
|
|
正 齒 輪
|
4
|
電 動
|
9
|
|
注：代號1、代號2及代號8是用在閥門啟閉時，需有兩種動力源同時對閥門進行操作。
|
3連接形式代號
|
連 接 形 式
|
代 號
|
連 接 形 式
|
代 號
|
|
內 螺 紋
|
1
|
對 夾
|
7
|
|
外 螺 紋
|
2
|
卡 箍
|
8
|
|
法 蘭 式
|
4
|
卡 套
|
9
|
|
焊 接 式
|
6
|
|
|
4、結構形式代號
①蝶閥結構形式（代號表）：
|
蝶閥結構形式
|
蝶閥代號
|
蝶閥結構形式
|
蝶閥代號
|
|
密封型
|
單偏心
|
0
|
非密封型
|
單偏心
|
5
|
|
中心垂直板
|
1
|
中心垂直板
|
6
|
|
雙偏心
|
2
|
雙偏心
|
7
|
|
三偏心
|
3
|
三偏心
|
8
|
|
連桿機構
|
4
|
連桿機構
|
9
|
②球閥結構形式（代號表）：
|
球閥結構形式
|
球閥代號
|
球閥結構形式
|
球閥代號
|
|
浮動球
|
直通流道
|
1
|
固定球
|
直通流道
|
7
|
|
Y形三通流道
|
2
|
四通流道
|
6
|
|
L形三通流道
|
4
|
T形三通流道
|
8
|
|
T形三通流道
|
5
|
L形三通流道
|
9
|
|
-
|
-
|
半球直通
|
10
|
5、閥門密封材質代號表
|
材料
|
巴氏合金
|
搪瓷
|
滲氮鋼
|
18-8系不銹鋼
|
氟塑料
|
玻璃
|
Cr13不銹鋼
|
襯膠
|
蒙乃爾合金
|
|
代號
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
J
|
M
|
|
材料
|
尼龍塑料
|
蒙乃爾
|
襯鉛
|
Mo2Ti不銹鋼
|
塑料
|
銅合金
|
橡膠
|
硬質合金
|
閥體直接加
|
|
代號
|
N
|
P
|
Q
|
R
|
S
|
T
|
X
|
Y
|
W
|
6、閥門公稱壓力
數值用阿拉伯?dāng)?shù)字直接表示（__MPa）MPa的數值公斤數的10倍
例如1Mpa=10Kg PN10=1Mpa
7、閥門閥體材料代號
|
閥體材料
|
鈦及鈦合金
|
碳鋼
|
Cr13系不銹鋼
|
鉻鉬鋼
|
可鍛鑄鐵
|
鋁合金
|
|
代號
|
A
|
C
|
H
|
I
|
K
|
L
|
|
閥體材料
|
球墨鑄鐵
|
Mo2Ti系不銹鋼
|
塑料
|
銅及銅合金
|
18-8系不銹鋼
|
灰鑄鐵
|
|
代號
|
Q
|
R
|
S
|
T
|
P
|
Z
|
1、閥門型號閥體材料代號表:
|
序號
|
代號
|
閥體材料
|
|
1
|
Z
|
灰鑄鐵
|
|
2
|
T
|
銅及銅合金
|
|
3
|
C
|
碳鋼
|
|
4
|
K
|
可鍛鑄鐵
|
|
5
|
Q
|
球墨鑄鐵
|
|
6
|
I
|
鉻鉬鋼：1Cr5MO、ZG1Cr5 MO
|
|
7
|
P
|
18-8系不銹鋼：Cr18Ni9Ti、ZG1Cr18Ni9Ti
|
|
8
|
R
|
1Mo2T系不銹鋼：Cr18Ni12 MO2Ti、ZG1Cr18Ni12 MO2Ti
|
|
9
|
V
|
鉻鉬釩鋼：12Cr1 MO1V、ZG12Cr1 MO1V
|
|
10
|
S
|
塑料
|
|
11
|
L
|
鋁合金
|
|
12
|
H
|
Cr13系不銹鋼
|
|
13
|
A
|
鈦及鈦合金
|
注：Pg≤16kgf/cm2的灰鑄鐵閥，Pg≥25kgf/cm2的碳鋼閥，省略本代號
2、閥門型號密封面或襯里材料代號表：
|
序號
|
代號
|
密封面或襯里材料
|
|
1
|
T
|
銅合金
|
|
2
|
X
|
橡膠
|
|
3
|
N
|
尼龍塑料
|
|
4
|
F
|
氟塑料
|
|
5
|
B
|
錫基軸承合金（巴氏合金）
|
|
6
|
H
|
合金鋼
|
|
7
|
D
|
滲氮鋼
|
|
8
|
Y
|
硬質合金
|
|
9
|
J
|
襯膠
|
|
10
|
Q
|
襯鉛
|
|
11
|
C
|
搪瓷
|
|
12
|
P
|
滲硼鋼
|
注：1、由閥體直接加工的閥座密封材料代號用“W”表示。
2、當閥座和閥瓣（閥板）密封材料不同時，用低硬度材料代號表示（隔膜閥除外）。
8、公稱通徑
用數值表示，如DN100=100mm
|
