一、軟密封氣動對夾式蝶閥的執行標準:
制造標準
GB/T 122387-89
法蘭標準
GB9113-2000、GB17241.6-1998
結構長度標準
GB12221-89
檢驗標準
GB/T 13927-92
二、氣動執行器的主要參數:
氣動執行器
ZM-AT系列,ZM-GT系列單雙作用氣動執行器
供氣壓力
0.5-0.7MPA
氣源接口
G1/4"、G1/8"、G3/8"、G1/2"
作用形式
單作用氣動執行器,雙作用氣動執行器
可配附件
電磁閥,限位開關,二聯件,手輪機構等

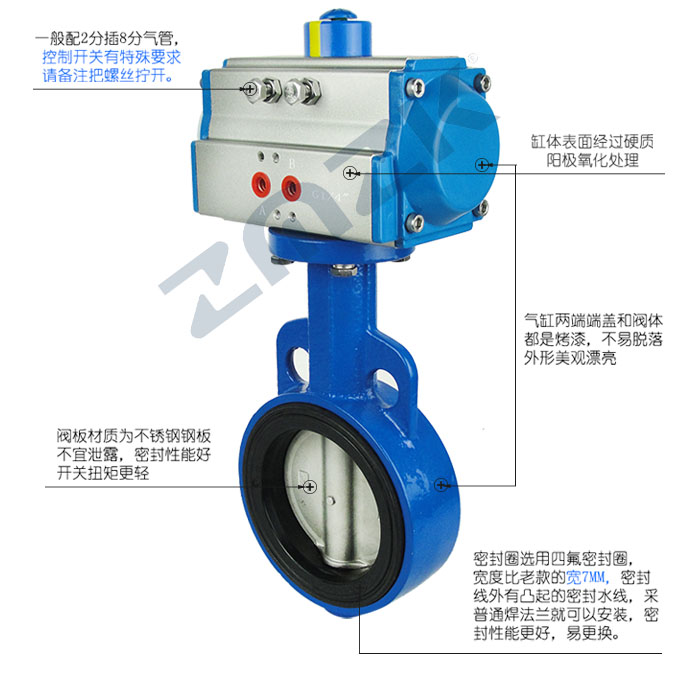

三、軟密封氣動對夾式蝶閥的主要零部件材料:
零件名稱
主要材料
閥體
鑄鐵,鑄鋼,不銹鋼

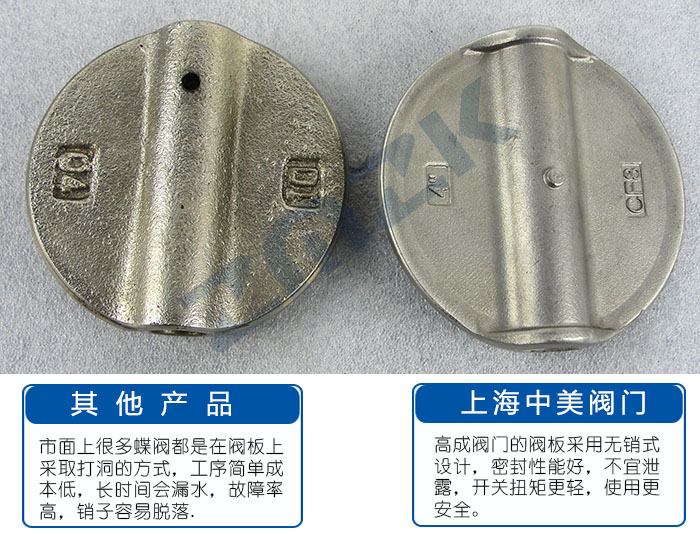

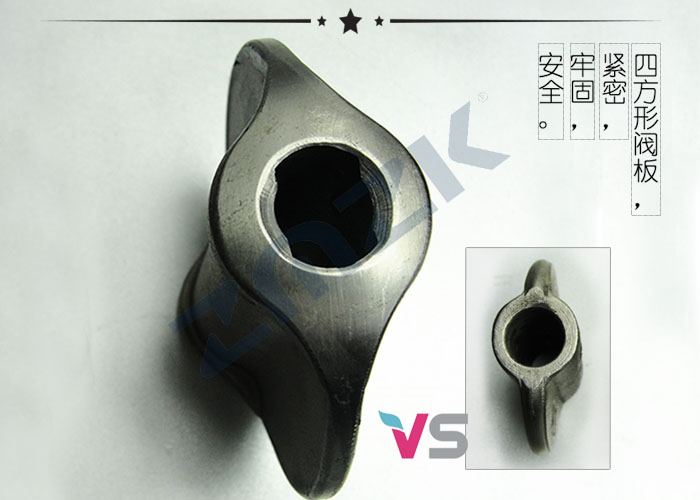

蝶閥
鑄鐵,鑄鋼,不銹鋼及特殊材料

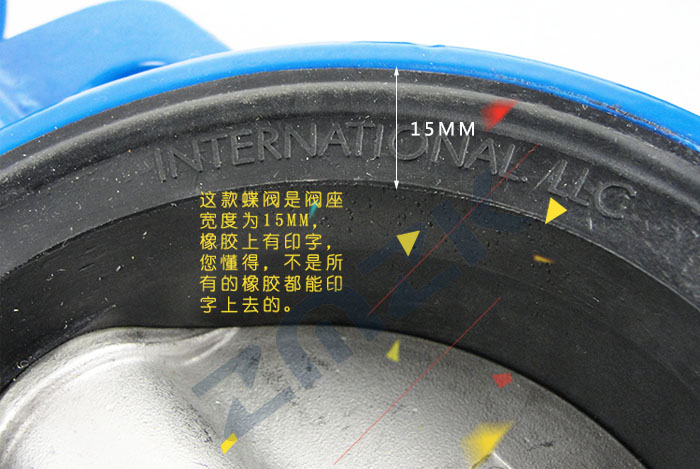

密封圈
各種橡膠,聚四氟

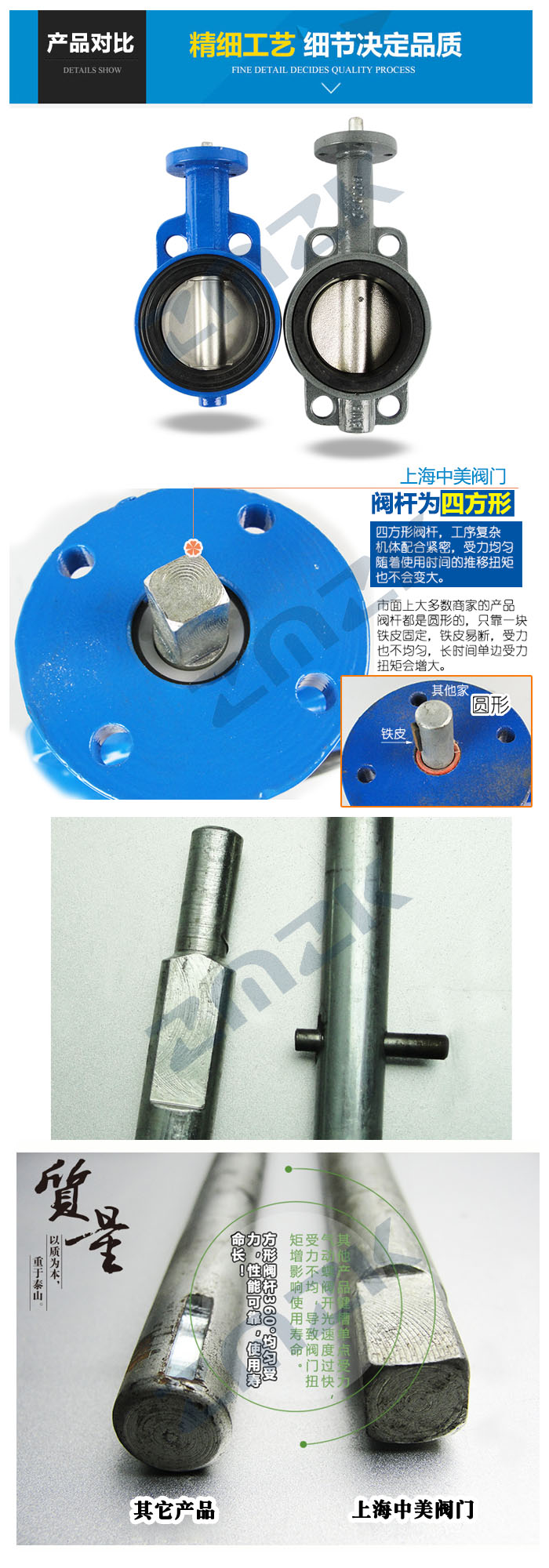

閥桿
不銹鋼
填料
O型圈,柔性石墨

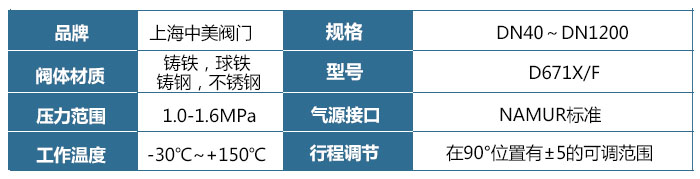

四、軟密封氣動對夾式蝶閥的技術參數
技術參數
公稱通徑
DN150-1200mm
連接方式
對夾式
氣缸配置
ZMA執行器
氣缸形式
雙作用、單作用（彈簧復位）
控制方式
開關型、調節型
公稱壓力
10、16、25bar（如需更高壓力訂貨時請注明）
氣源壓力
雙作用：4~8bar、單作用：5~8bar
環境溫度
標準型:-20~80℃
閥體材質
鑄鐵（Q）、碳鋼（C）、不銹鋼（304、316、316L）
密封材質
丁晴橡膠（X）、聚四氟乙烯（F）、全內襯聚四氟乙烯（F46）
備注：其它特殊密封材質或特殊溫度亦可根據客戶要求設計制造
