一、 偏心半氣動球閥的概述

PQ系列氣動球閥產品是通過偏心軸的轉動，帶動固定在其上的球冠轉動，以控制閥門的啟閉。它結構緊湊，流通能力大，不易堵卡，以及有效的密封使它不但可以更具優勢地替代閘閥和蝶閥，而冶金、電力、市政、給排水及污水處理管路系統中。

二、 偏心半球閥的特點

1、 偏心動作，轉矩小，啟閉靈活

2、 適用于開關及調節控制場合

3、 開啟后，流道完全暢通，水頭損失接近于零，可節約大量能源。

4、 利用偏心楔緊原理，提高了密封的可靠性。

5、 偏心半球閥在開啟后，偏心軸與球冠藏于閥體內而不被沖刷；由于偏心作用，在關閉過程中，只有在一刻球冠才靠向閥座，不形成摩擦。

6、 啟閉迅速，偏心曲軸旋轉90度即可實現啟閉。

7、 直通流道，堅固的偏心曲軸使之在高流速工況下無振動。

8、 球冠采用優質的不銹鋼制作，偏心避免球冠與閥座的磨損，因而壽命長。

9、 所有閥體球鐵表面以粉體環氧樹脂涂裝，防腐性能優，符合《生活飲用水衛生監督管理辦法》的規定。

10、 上端蓋端口符合ISO5211標準，便于執行機構的安裝。

11、 安裝高度小，比閘閥的高度減少一半左右。

三、 技術數據

尺寸范圍：DN50-DN1200

壓力等級：1.0Mpa   1.6 Mpa

溫度范圍：-10℃-80℃（NBR），-10℃-135℃（EPDM），-29℃-150℃（F），-29℃-425℃（H）

法蘭連接標準：GB/T17241.6(球鐵)，GB/T9113.1（鑄鋼）

試驗標準：GB/T 13927

其它類型壓力等級，口徑，材料請向工廠咨詢

四、 適用工況

適用于清水、原水、煤氣、天然氣、油系統中。

適用于泵輸送系統的閥門，如加壓系統，消防系統，循環冷卻水系統，中央空調系統。

適用于自來水系統，市政系統，污水處理系統，灌溉系統等。

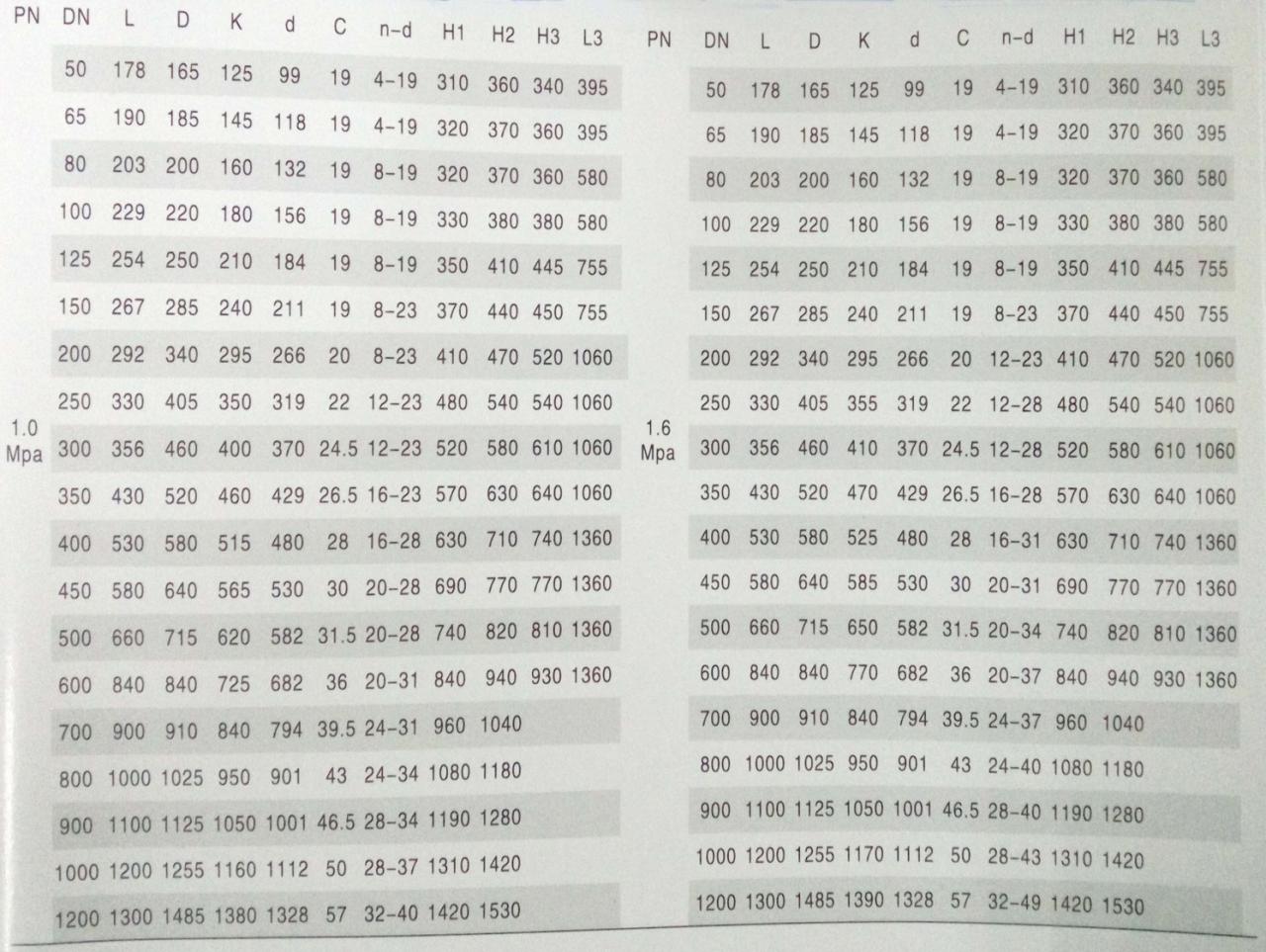

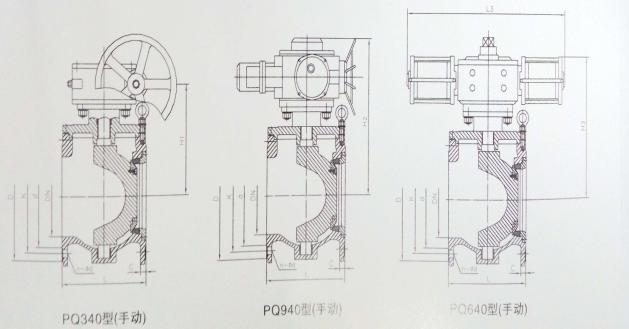

五、偏心半氣動球閥的外形尺寸圖
