氣動蝶閥是目前用途較為廣泛的一種閥門，不僅可以在管路中做截?cái)嗍褂?，還可以做流量調節控制使用，在很多工程之中，氣動蝶閥已經開始取代閘閥、截止閥、球閥等作為主要的管路閥門使用。蝶閥按照連接形式可以分為對夾式蝶閥和法蘭式蝶閥，按照密封面材料又可以分為軟密封蝶閥和硬密封蝶閥。但不管如何分類，蝶閥的工作原理是不變的，蝶閥的開關方向也是不變的。

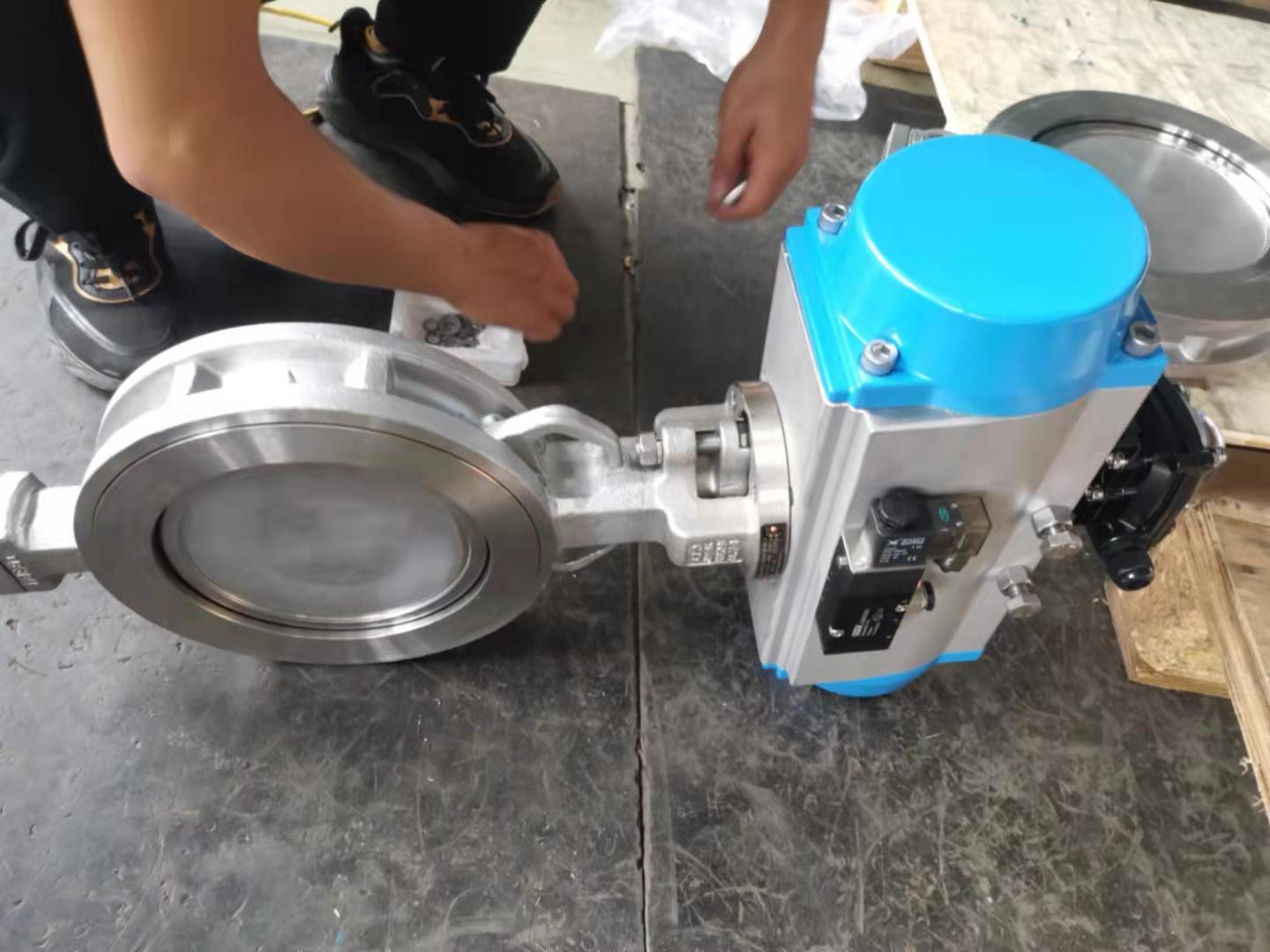

蝶閥開關方向示意圖

蝶閥的工作原理是通過驅動裝置旋轉閥桿，閥桿又帶動蝶板旋轉來做開始和關閉的一種閥門。蝶閥安裝與管道中的閥體內有一個圓柱形通道，在這個圓柱形通道內，圓盤形的蝶板圍繞著閥軸旋轉，蝶板的旋轉角度到達90°時，閥門處于完全開啟狀態。另外，可以通過改變蝶板的旋轉角度對管道內流通介質流量進行調節。蝶板通常在管道的直徑方向安裝。

蝶閥開關方向

1.蝶閥的流阻比較小，當?shù)逄幱谕耆蜷_狀態時，流通介質遇到的阻力只有蝶板的厚度，所以蝶閥具有較小的流阻。當?shù)宓拈_啟角度在15°-70°之間時，蝶板由可以做流量控制。在一些需要大口徑做調節流量使用的場合，蝶閥應用非常廣泛。蝶閥的蝶板在旋轉運動過程中有擦拭性，所以大多數的蝶閥還可用于帶懸浮顆粒的介質管道中。根據蝶閥密封面的強度大小，還可以用在運輸粉狀和顆粒狀介質的管道中。

2.上面已經提到，蝶閥可以做流量調節使用。但是蝶閥在控制流量時要考慮幾個因素，由于蝶閥在管中的壓力損失有閘閥三倍之多，所以選擇蝶閥時，要考慮管路系統受壓力損失的影響，還要考慮關閉時蝶板所承受的管道中介質壓力的強度。此外，還需要考慮在高溫的環境下，彈性閥座材料所承受工作溫度的限制。

氣動蝶閥的結構長度比較短，總體高度比較小，相較于其他閥門，蝶閥的啟閉迅速而省力。蝶閥的結構原理使得蝶閥非常適合制作大口徑閥門。當我們采購蝶閥時，需要根據自己的工況正確選擇規格和類型。
