一、法蘭三通氣動球閥概述:
法蘭三通氣動球閥是由雙（單）作用氣動活塞式執行器和三通球閥組成。其閥體分為L型和T型。氣動活塞式執行器采用低摩擦材料做成軸承套，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命。本產品使用性能穩定，廣泛的用于石化、冶金、電力等工業部門。

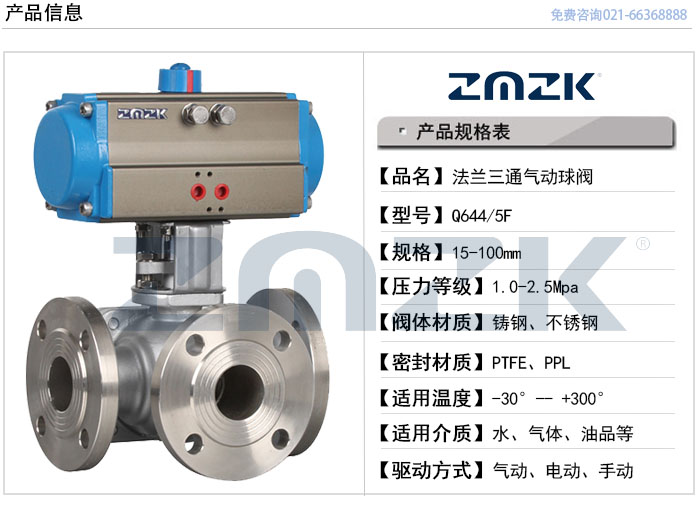

產品名稱
法蘭三通氣動球閥
產品型號
Q644/5F
產品口徑
15-100MM
產品壓力
1.0Mpa-4.0 Mpa
閥體材質
鑄鋼，不銹鋼304，316，316L
閥板材質
鑄鋼，不銹鋼304，316，316L
驅動方式
手動、氣動、電動
二、法蘭三通氣動球閥的主要特點:
1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。
2、密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。

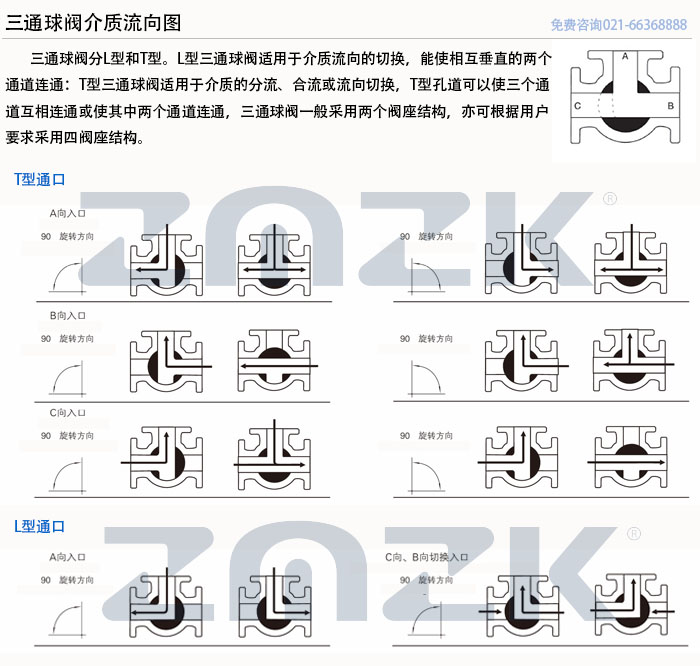

3、一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4、維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。
5、泛適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。
三、報價須知:
1、 閥體參數:口徑,工作壓力,閥體材質,使用介質,溫度，連接形式等參數
2、 執行器:執行器形式,控制方式,控制信號(4-20MA),作用方式(氣-開式,氣-關式)

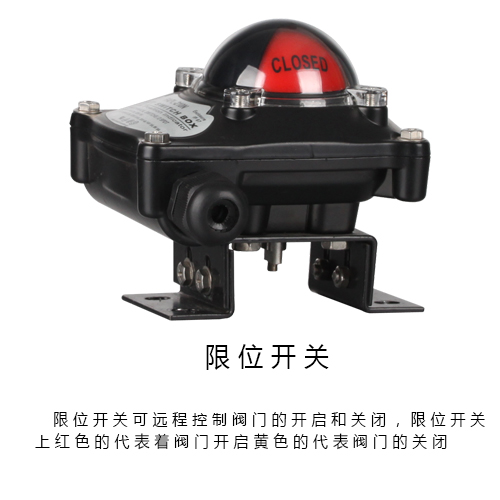

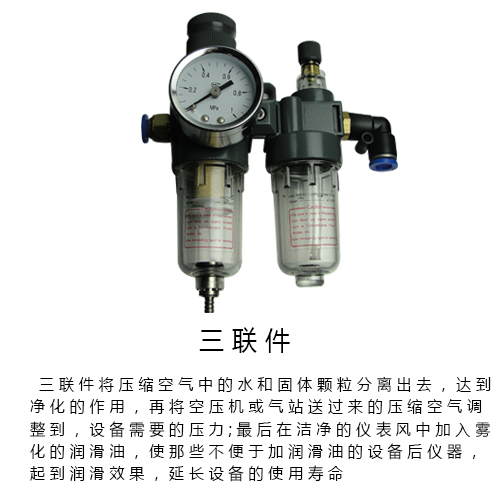

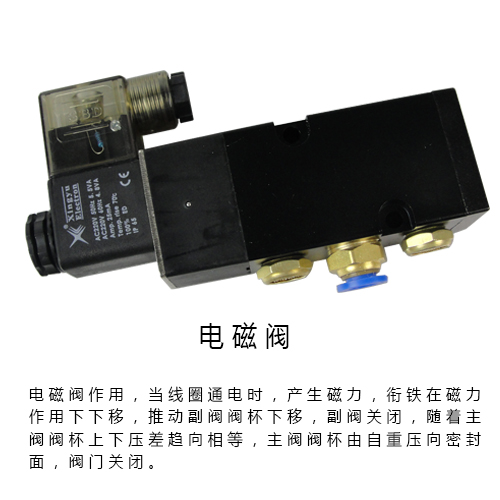

3、可選附件:電磁閥,限位開關,二聯件
4、若已經由設計單位選定的法蘭三通氣動球閥型號，請將法蘭三通氣動球閥型號直接報與我司銷售部訂購。
5、 如有需要定做的,可以和我們聯系,歡迎來電咨:021-66368888
請盡量詳細提供關于法蘭三通氣動球閥的參數,方便我公司技術人員為您準確選型,如有任何疑問,請致電我們021-66368888,我們一定會盡心盡力為您提供最優質的服務.
-
一、氣動執行器的主要參數:
氣動執行器
ZMA系列,ZMG系列單雙作用氣動執行器
供氣壓力
0.4-0.8MPA
氣源接口
G1/4"、G1/8"、G3/8"、G1/2"
作用形式
單作用氣動執行器,雙作用氣動執行器
可配附件

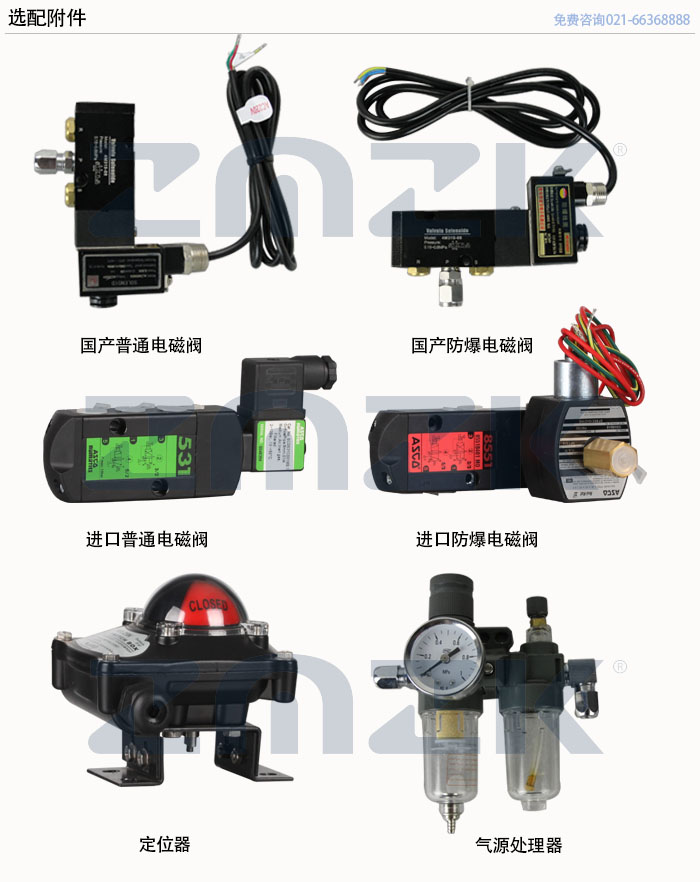

電磁閥,限位開關,二聯件,手輪機構等
二、氣動執行器的主要零部件材料:
名稱
ZMA氣動執行器
缸體
鋁合金型材質硬質陽極氧化
端蓋
壓鑄鋁合金環氧樹脂噴涂
活塞
壓鑄鋁
軸
鋼鍍鎳磷合金
O型圈
NBR
螺栓
304不銹鋼

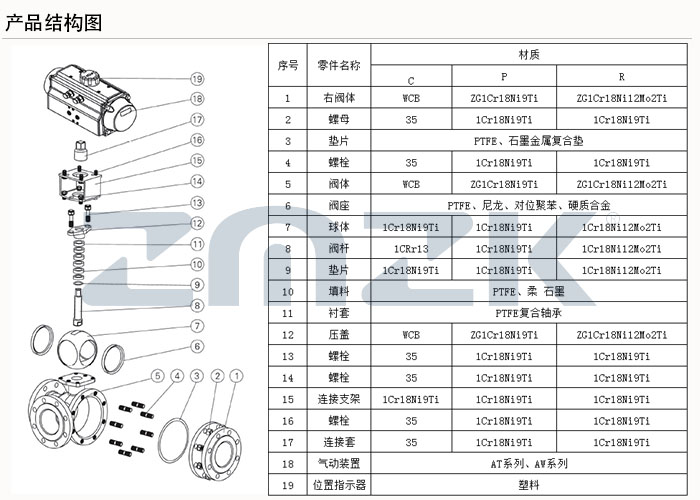

三、高平臺三通氣動球閥的閥體主要零部件材料:
零件名稱
主要材料
閥體
鑄鋼,不銹鋼304，316，316L
球芯
OCr18Ni9，OCr17Ni12Mo2
閥座
聚四氟乙烯
閥桿
OCr18Ni9，OCr17Ni12Mo2
填料
聚四氟乙烯, 柔性石墨
四、高平臺三通氣動球閥的外形尺寸圖：
口徑
執行器
D
D
K
A
L
H
C
15
ZMA52
95
45
65
160
150
145
14
20
ZMA52
105
55
75
160
160
150
14
25
ZMA63
115
65
85
190
180
178
14
32
ZMA75
140
78
100
206
200
197
16
40
ZMA83
150
85
110
216
220
216
16
50
ZMA92
165
100
125
260
240
229
16
65
ZMA105
185
120
145
286
260
260
18
80
ZMA125
200
135
160
340
280
294
20
100
ZMA140
220
155
180
412
320
343
20
