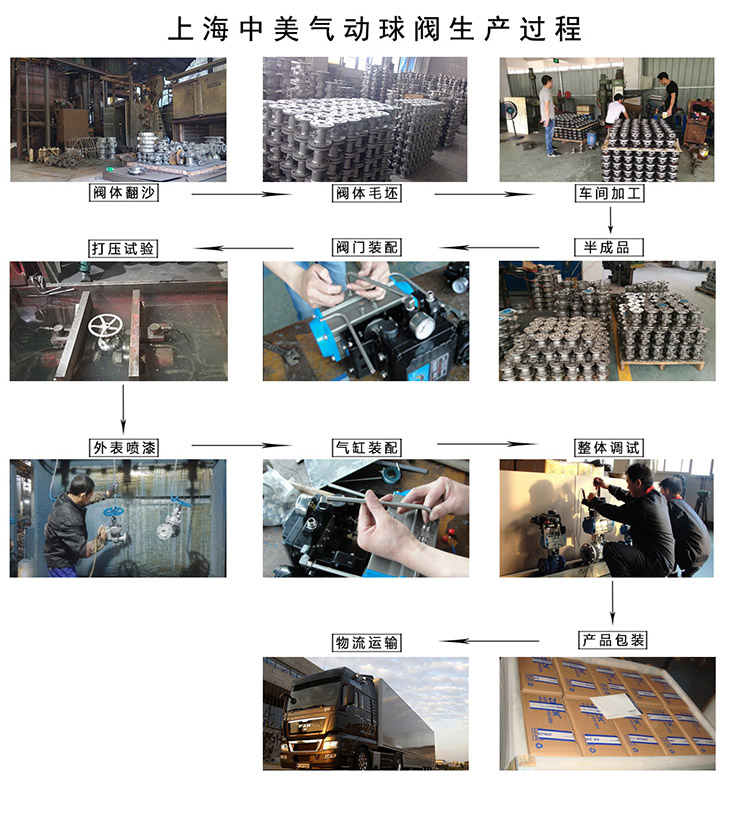

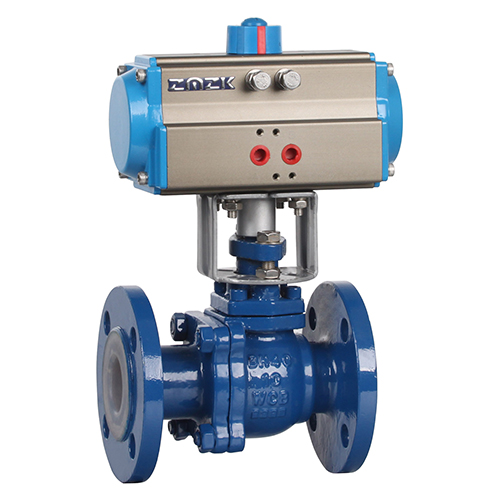

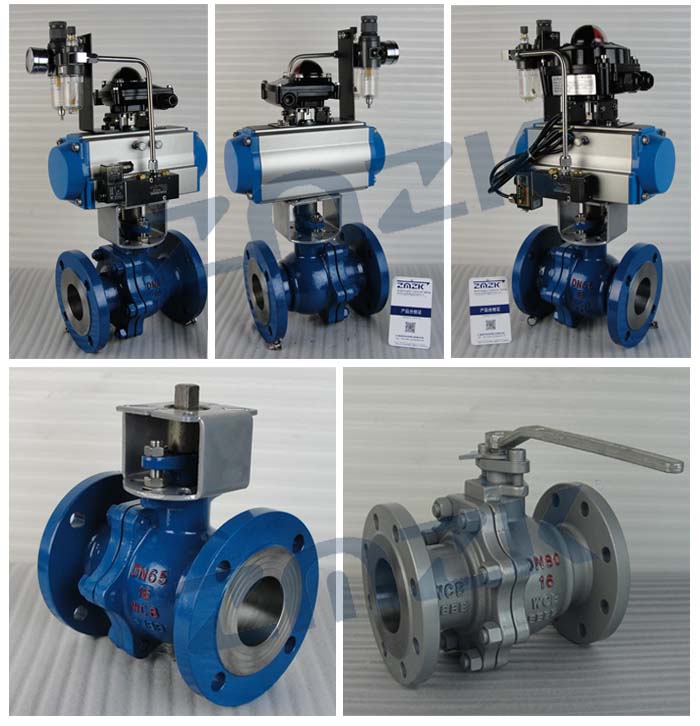

法蘭氣動球閥實拍圖
一、法蘭襯氟氣動球閥概述
氣動法蘭球閥是球閥配上氣動執行器。氣動執行器的執行速度相對較快，在很大程度上節約了人力資源以及時間。 氣動法蘭球閥是由截止閥演變而來。它具有相同的旋轉90度提動作，不同的是旋塞體是球體，有圓形通孔或通道通過其軸線。球面和通道口的比例應該是這樣的， 即當球旋轉90度時，在進、出口處應全部呈現球面，從而截?cái)嗔鲃?dòng)。
二、法蘭襯氟氣動球閥特點
氣動法蘭球閥在管路中主要用來做切斷速度快、分配和改變介質的流動方向。氣動球閥是近年來被廣泛采用的一種新型閥門，它具有以下優點：
1. 流體阻力小，其阻力系數與同長度的管段相等。
2. 結構簡單、體積小、重量輕。
3. 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4. 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5. 維修方便，氣動球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6. 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
-

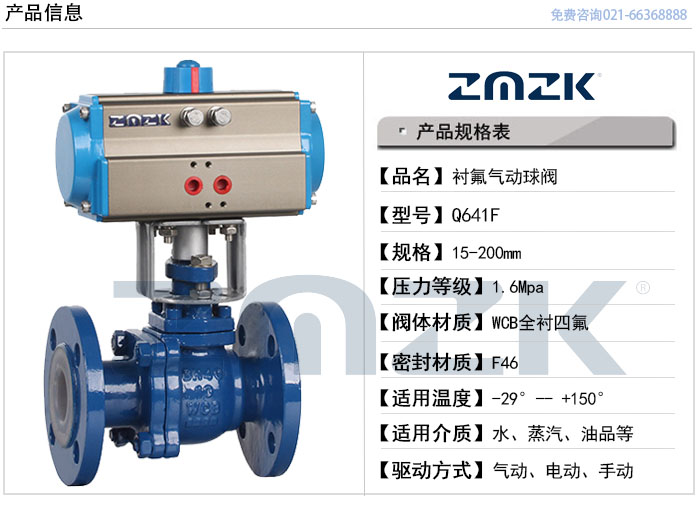

技術規范
設計依據
GB標準
設計標準
GB/12237
結構長度
法蘭鏈接
GB/12221
連接法蘭尺寸
GB/9113、JB/T79
實驗和檢驗
GB/T13927、JB/T9092
備注：球閥系列結構長度及連接尺寸可根據客戶要求設計制造
技術參數
公稱通徑
DN15-200mm
連接方式
法蘭
氣缸配置
ZMA執行器
氣缸形式
雙作用、單作用（彈簧復位）
控制方式
開關型、調節型
公稱壓力
10、16、25、40bar（如需更高壓力訂貨時請注明）
氣源壓力
雙作用：4~8bar、單作用：5~8bar
環境溫度
標準型:-20~80℃
閥體材質
碳鋼（C）、不銹鋼（304、316、316L）
密封材質
聚四氟乙烯（F）、對位聚苯（PPL）、金屬硬密封（H）、硬質合金（Y）
備注：其它特殊密封材質或特殊溫度亦可根據客戶要求設計制造

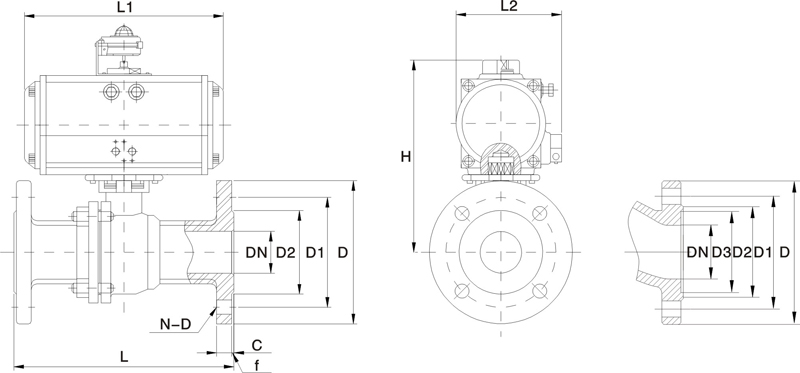

法蘭襯氟氣動球閥的外形圖
主要外形尺寸-PN16（16bar）
公稱通徑
DN
外形尺寸
連接尺寸
執行器型號
L
L1
L2
H
D
D1
D2
C
F
N-D
15
130
141/159
71/83
204/235
95
65
45
14
2
4-12
ZMA52
20
140
141/159
71/83
209/240
105
75
55
16
2
4-12
ZMA52
25
150
159/211
83/95
214/256
115
85
65
16
2
4-12
ZMA63
32
165
159/248
83/107
257/277
135
100
78
18
2
4-16
ZMA63
40
180
211/248
95/107
274/292
145
110
85
18
3
4-16
ZMA75
50
200
248/269
107/123
290/300
160
125
100
20
3
4-16
ZMA83
65
220
248/315
107/141
310/335
180
145
120
20
3
4-16
ZMA92
80
250
269/345
123/152
346/368
195
160
135
20
3
8-16
ZMA105
100
280
345/409
152/172
378/410
215
180
155
22
3
8-16
ZMA125
125
320
409/550
172/215
425/450
245
210
185
22
3
8-16
ZMA140
150
360
550/600
215/240
468/531
280
240
210
24
3
8-20
ZMA160
200
400
600/633
240/262
583/618
335
295
265
24
3
12-20
ZMA210
備注：根據不同的閥門扭矩，不同的氣源壓力以及不同的實際工況，選擇相匹配的執行器其相關外形尺寸也隨之變化
