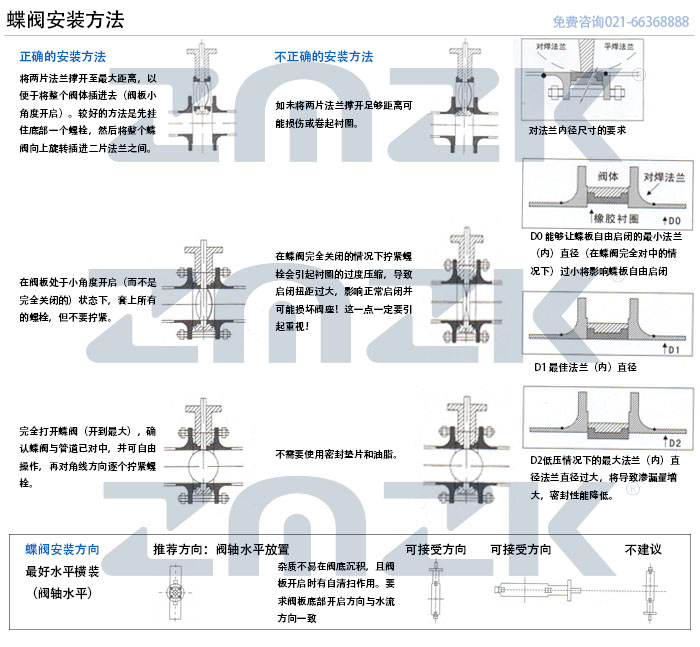

蝶閥安裝要點
1、要求使用對焊法蘭，不建議采用平焊法蘭，因?yàn)殇摴苌爝M(jìn)平焊法蘭，容易碰到閥板，影響閥板自由啟閉
2、確認法蘭尺寸必須允許閥板自由轉動，法蘭內徑不能過小或過大，見右下圖
3、蝶閥裝上后不允許再焊接法蘭，以免燙傷襯圈。

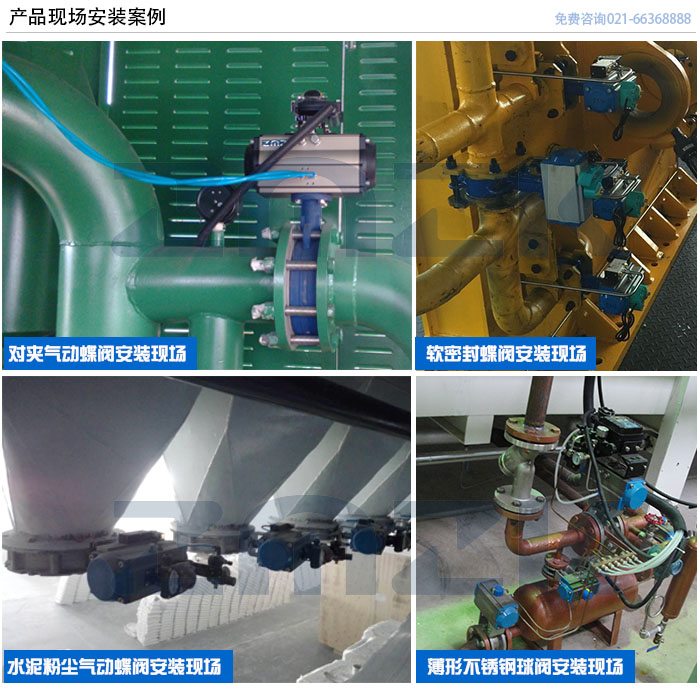

成功合作案例
-

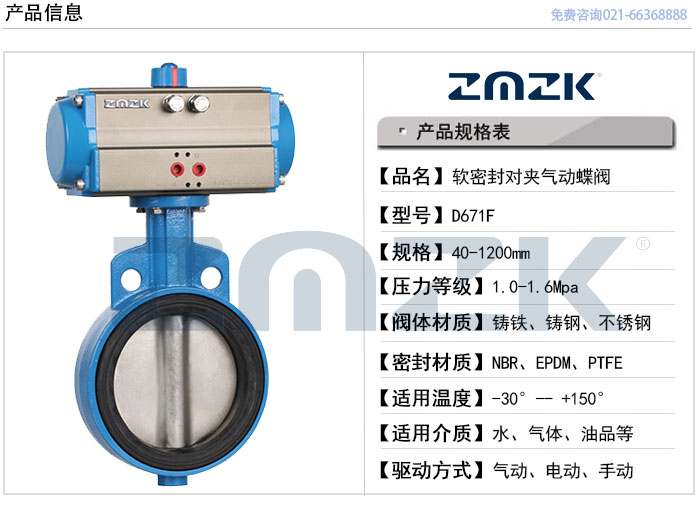

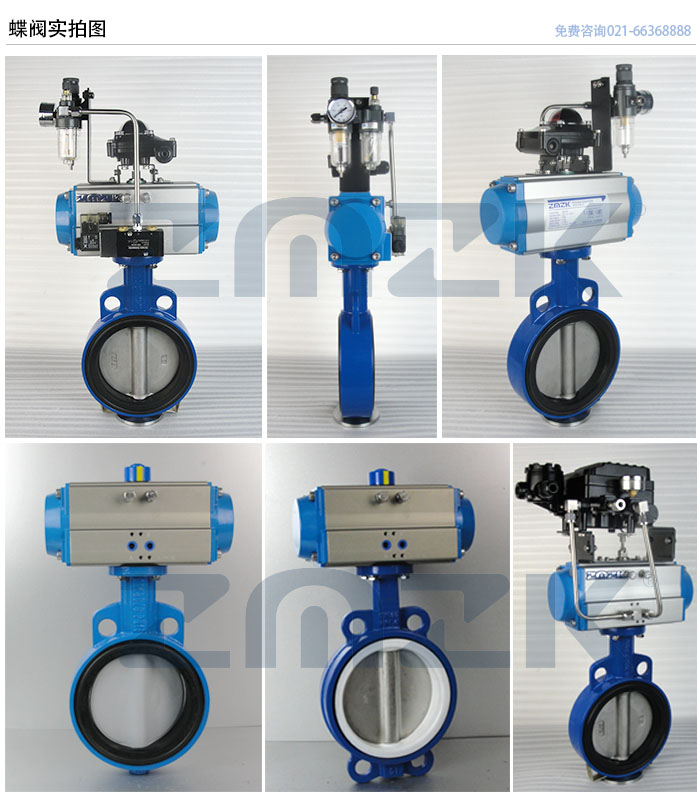

一、軟密封氣動對夾式蝶閥的執行標準:
制造標準
GB/T 122387-89
法蘭標準
GB9113-2000、GB17241.6-1998
結構長度標準
GB12221-89
檢驗標準
GB/T 13927-92
二、氣動執行器的主要參數:
氣動執行器
ZM-AT系列,ZM-GT系列單雙作用氣動執行器
供氣壓力
0.5-0.7MPA
氣源接口
G1/4"、G1/8"、G3/8"、G1/2"
作用形式
單作用氣動執行器,雙作用氣動執行器
可配附件
電磁閥,限位開關,二聯件,手輪機構等

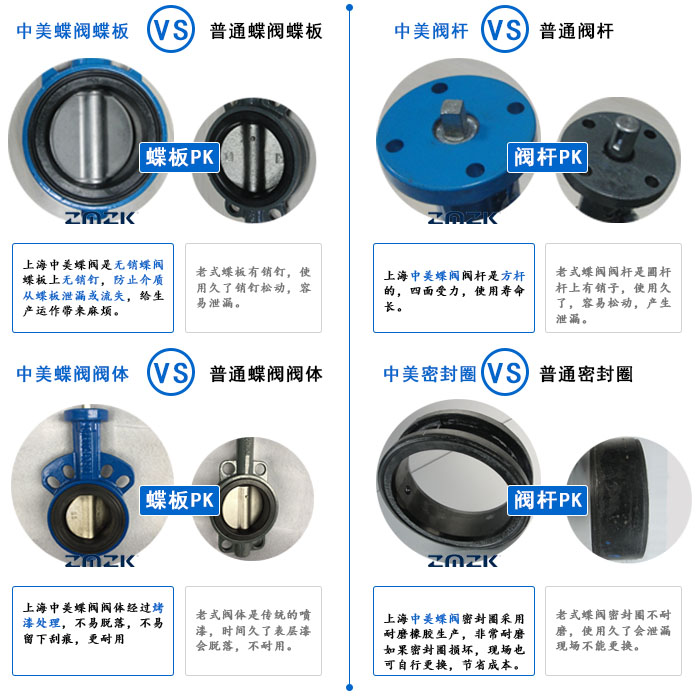

三、軟密封氣動對夾式蝶閥的主要零部件材料:
零件名稱
主要材料
閥體
鑄鐵,鑄鋼,不銹鋼
蝶閥
鑄鐵,鑄鋼,不銹鋼及特殊材料
密封圈
各種橡膠,聚四氟
閥桿
不銹鋼
填料
O型圈,柔性石墨
四、軟密封氣動對夾式蝶閥的技術參數
技術參數
公稱通徑
DN150-1200mm
連接方式
對夾式
氣缸配置
ZMA執行器
氣缸形式
雙作用、單作用（彈簧復位）
控制方式
開關型、調節型
公稱壓力
10、16、25bar（如需更高壓力訂貨時請注明）
氣源壓力
雙作用：4~8bar、單作用：5~8bar
環境溫度
標準型:-20~80℃
閥體材質
鑄鐵（Q）、碳鋼（C）、不銹鋼（304、316、316L）
密封材質
丁晴橡膠（X）、聚四氟乙烯（F）、全內襯聚四氟乙烯（F46）
備注：其它特殊密封材質或特殊溫度亦可根據客戶要求設計制造
主要外形尺寸-PN16（16bar）
公稱通徑
DN
外形尺寸
連接尺寸
執行器型號
L
A
H
K
N-D
50
42
160
232
125
4-16
ZMA52
65
44
190
261
145
4-16
ZMA63
80
44
206
279
160
8-16
ZMA75
100
50
216
307
180
8-16
ZMA83
125
56
260
328
210
8-16
ZMA92
150
56
286
356
240
8-16
ZMA105
200
60
340
417
295
12-20
ZMA125
250
68
412
467
355
12-24
ZMA140
300
78
480
530
410
12-24
ZMA160
350
78
480
566
470
16-24
ZMA160
400
102
538
637
525
16-27
ZMA190
450
114
568
694
585
20-27
ZMA210
500
127
660
759
650
20-27
ZMA240
600
151
740
855
770
20-33
ZMA270
備注：根據不同的閥門扭矩，不同的氣源壓力以及不同的實際工況，選擇相匹配的執行器其相關外形尺寸也隨之變化
