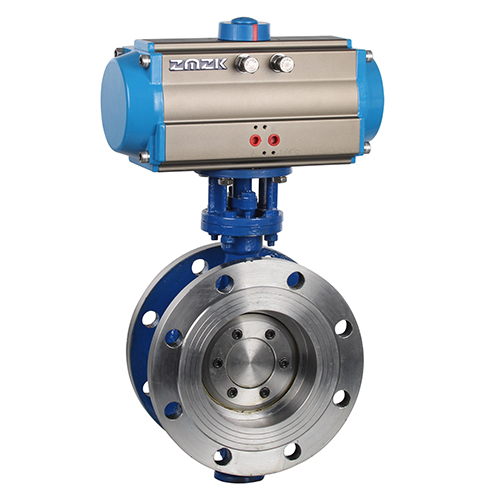

D343H渦輪法蘭蝶閥
耐溫高,密封性好

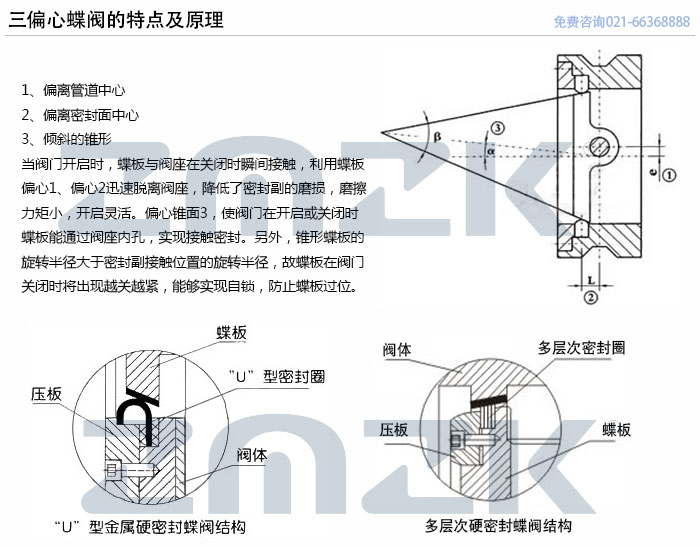

三維偏心原理設計、蝶板開啟瞬間分離密封面
多層次密封結構、密封性能卓越
通道流暢、運動平穩
  • 產品概述
  • 技術參數

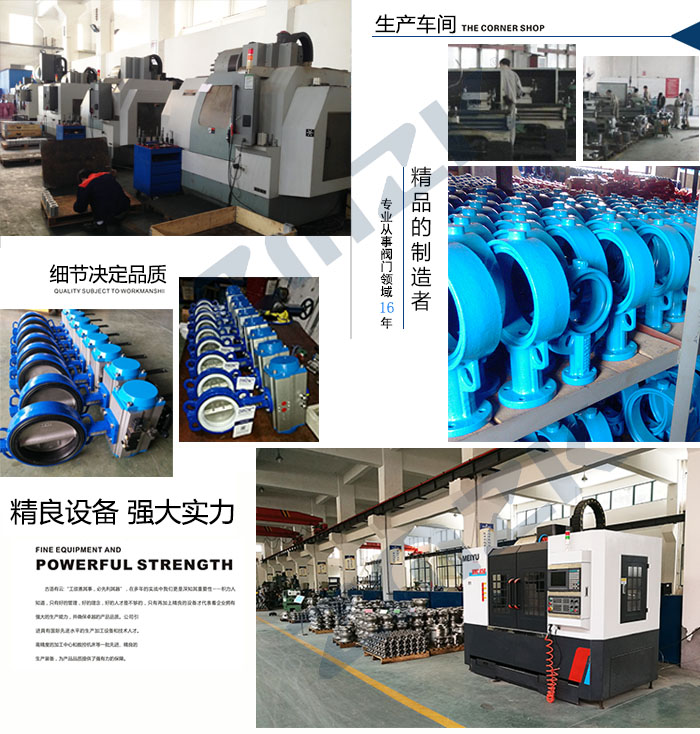

  • 車間實拍

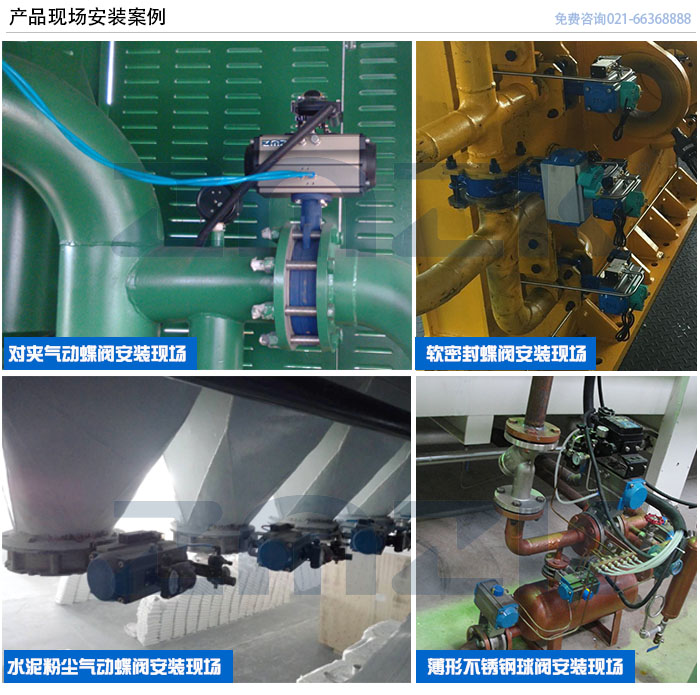

  • 安裝案例


  •

    一、法蘭硬密封蝶閥概述:

    法蘭硬密封氣動蝶閥采用三維編心原理設計,閥座采用硬軟密封兼容的多層次結構,加工精湛,工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。



    產品名稱

    法蘭硬密封蝶閥

    產品型號

    D343H

    產品口徑

    50-1200MM

    產品壓力

    1.0Mpa-4.0 Mpa

    閥體材質

    鑄鋼,不銹鋼304,316,316L

    閥板材質

    鑄鋼,不銹鋼304,316,316L

    驅動方式

    蝸輪手動、氣動、電動


    二、法蘭硬密封蝶閥的主要特點:

    1、設計采用三偏心原理,開啟密封即分離,關閉接觸即密封,因此密封性能可靠;

    2、密封圈選用不銹鋼材料,在高溫和冷態工況下,密封無應力變形,具有耐高溫、耐腐蝕、使用壽命長的特點;

    3、軸向定位裝置,解決軸向密封面磨損泄漏的難題,傳動裝置可任意方向安裝;

    4、過流面積大,流阻系數小,流通能力強;

    5、抗老化、抗輻射、經久耐用;

    6、密封可調節,10萬次壽命無泄漏。


    三、法蘭硬密封蝶閥的執行標準:



    制造標準

    GB/T 122387-89

    法蘭標準

    GB9113-2000GB17241.6-1998

    結構長度標準

    GB12221-89

    檢驗標準

    GB/T 13927-92





    四、法蘭硬密封氣動蝶閥的主要零部件材料:



    零件名稱

    主要材料

    閥體

    鑄鋼、不銹鋼、鉻鉬鋼、合金鋼

    蝶閥

    鑄鋼、不銹鋼、鉻鉬鋼、合金鋼

    密封圈

    不銹鋼與耐高溫石棉板組合成多層次

    閥桿

    2Cr13、1Cr13不銹鋼、鉻鉬鋼

    填料

    柔性石墨

同系列產品
D673H對夾硬密封蝶閥

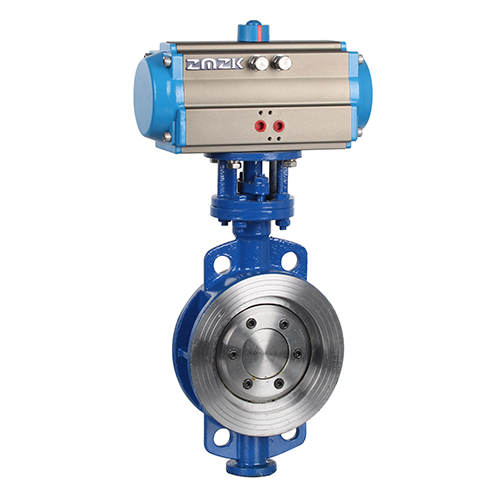

D643H氣動硬密封蝶閥

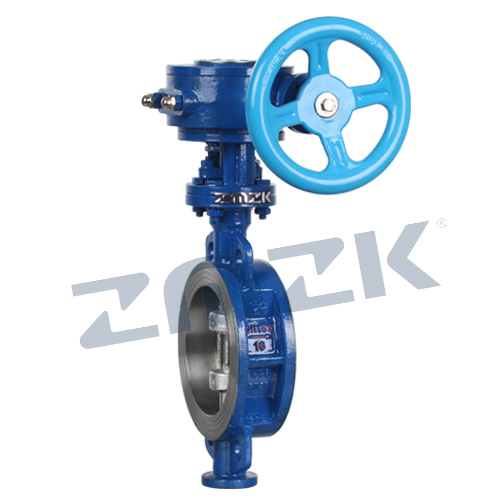

D373H渦輪對夾蝶閥
