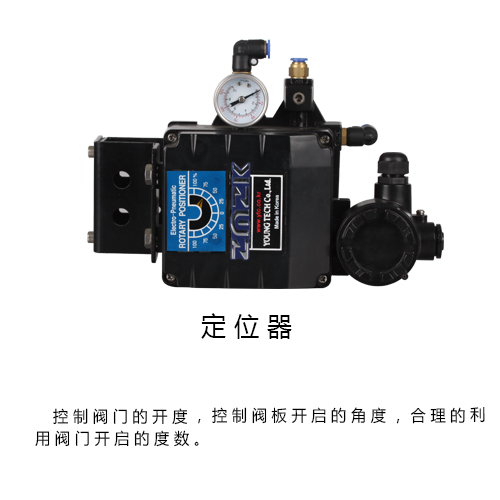

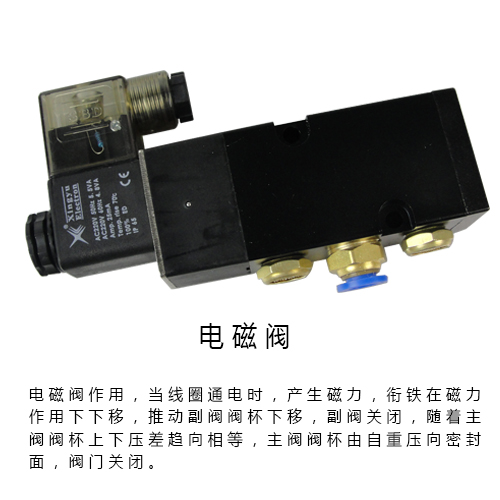

3.可選附件:電磁閥,限位開關,二聯件
請盡量詳細提供關于法蘭硬密封氣動蝶閥的參數,方便我公司技術人員為您準確選型,如有任何疑問,請致電我們021-66368888,我們一定會盡心盡力為您提供優質的服務.
-
一、法蘭硬密封氣動蝶閥概述:

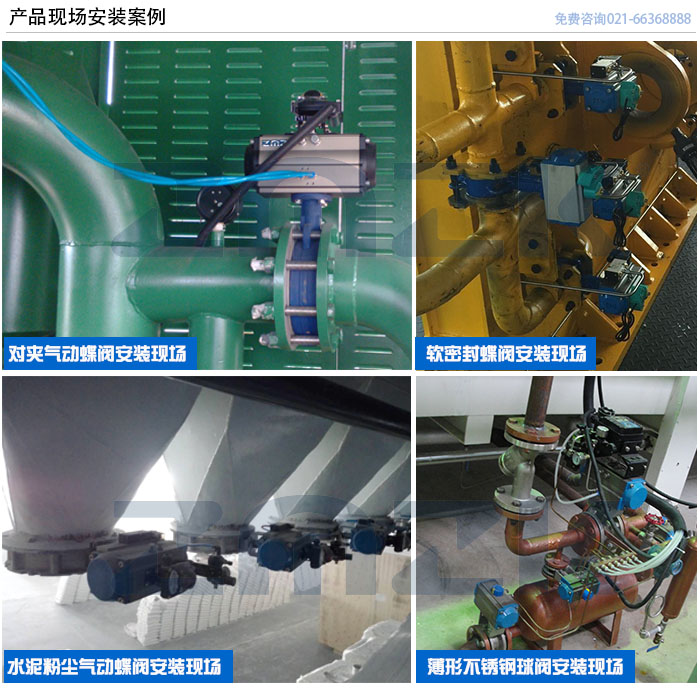

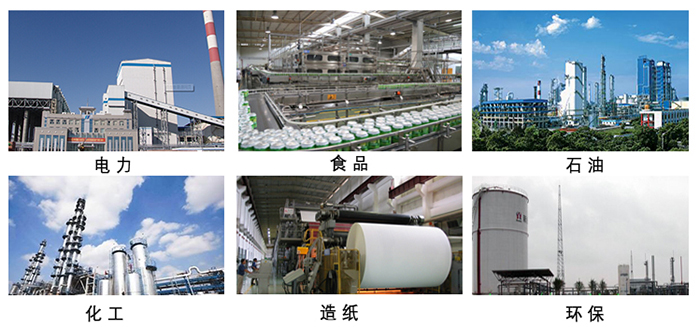

法蘭硬密封氣動蝶閥采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。

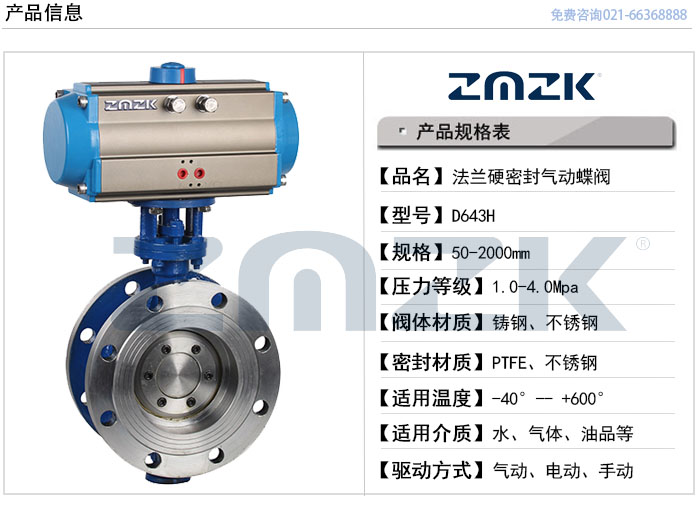

產品名稱
法蘭硬密封氣動蝶閥
產品型號
D643H
產品口徑
50-1200MM
產品壓力
1.0Mpa-4.0 Mpa
閥體材質
鑄鋼，不銹鋼304，316，316L
閥板材質
鑄鋼，不銹鋼304，316，316L
驅動方式
蝸輪、手動、氣動、電動
二、法蘭硬密封氣動蝶閥的主要特點:

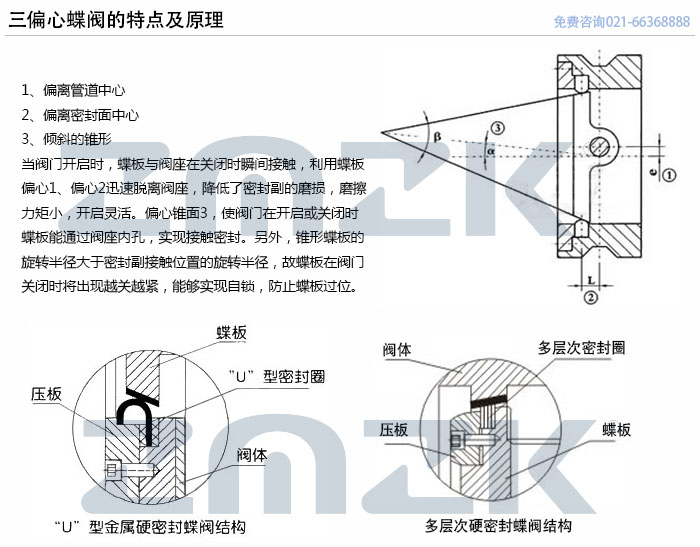

1、設計采用三偏心原理，開啟密封即分離，關閉接觸即密封，因此密封性能可靠；
2、密封圈選用不銹鋼材料，在高溫和冷態工況下，密封無應力變形，具有耐高溫、耐腐蝕、使用壽命長的特點；
3、軸向定位裝置，解決軸向密封面磨損泄漏的難題，傳動裝置可任意方向安裝；
4、過流面積大，流阻系數小，流通能力強；
5、抗老化、抗輻射、經久耐用；
6、密封可調節，10萬次壽命無泄漏。
三、法蘭硬密封氣動蝶閥的執行標準:
制造標準
GB/T 122387-89
法蘭標準
GB9113-2000、GB17241.6-1998
結構長度標準
GB12221-89
檢驗標準
GB/T 13927-92
四、氣動執行器的主要參數:
氣動執行器型號
ZM-AT系列,ZM-GT系列單雙作用氣動執行器
供氣壓力
0.5-0.7MPA
氣源接口
G1/4"、G1/8"、G3/8"、G1/2"
作用形式
單作用氣動執行器,雙作用氣動執行器
可配附件

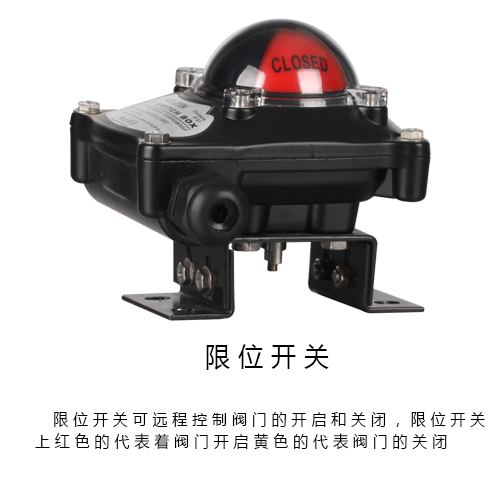

電磁閥,限位開關,二聯件,手輪機構等

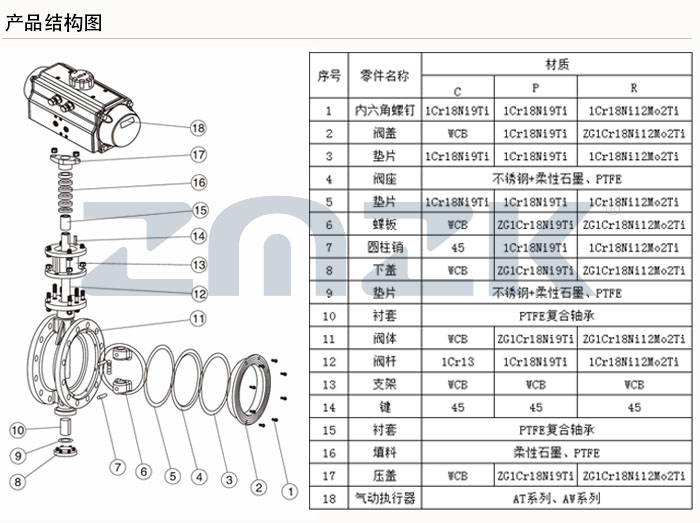

五、法蘭硬密封氣動蝶閥的主要零部件材料:
零件名稱
主要材料
閥體
鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶閥
鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
密封圈
不銹鋼與耐高溫石棉板組合成多層次
閥桿
2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料
柔性石墨
