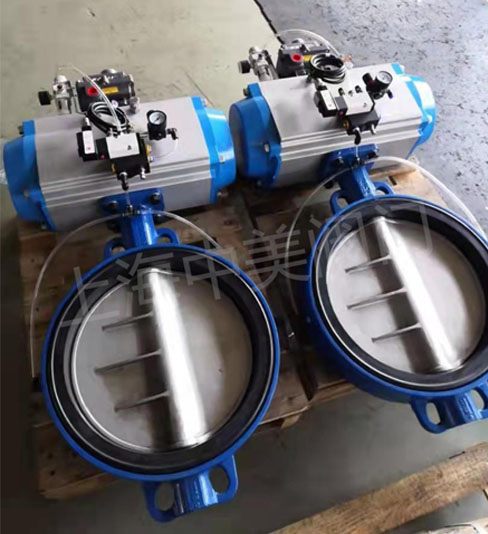

氣動蝶閥由氣動執行機構和蝶閥組合而成，因為蝶閥自身的特色，如重量輕，結構簡單，易于操作等，常在大口徑低壓管道上安裝運用。氣動蝶閥可以分為單作用氣動蝶閥和雙作用氣動蝶閥，本篇文章就根據單作用和雙作用為您介紹氣動蝶閥工作原理。

氣動蝶閥通過壓縮空氣為動力源，驅動閥桿來控制圓盤形蝶板繞著軸線旋轉，閥門初始位置根據實際需求而定，當閥門由初始位置旋轉90°后即為一個動作結束（由開到關，或由關到開），反之為另外一個動作（由關到開，或由開到關）結束。

氣動蝶閥的執行速度相對較快，在動作過程不易因卡住而損壞，并且不需要工人親力親為，不僅可做截斷閥使用，亦可裝配閥門定位器，達到調節控制管道介質的功能。氣動蝶閥執行器分為單作用和雙作用形式，雙作用為通氣開、通氣關！其中單作用執行器具有彈簧復位的功能，可以在斷氣、斷電的情況下自動關閉或開啟，安全系數較高！

單作用氣動蝶閥工作原理：

單作用氣動蝶閥的單效果定位器輸出的氣信號壓力輸入到氣動執行器無繃簧一側的氣室中，因為活塞上的氣信號壓力效果在推力和繃簧力之間存在差值的情況下，氣缸活塞會做直線運動。經過齒輪和齒條傳動使得氣信號壓力構成的推力與繃簧力平衡，則運動停止。

并且，在執行機構主軸作旋轉運動的同時帶動閥桿、閥芯作旋轉運動，然后改動閥芯、閥座之間的流通面積，到達調節意圖。

雙作用氣動蝶閥的作業原理：

雙作用氣動蝶閥有左右兩個氣室，氣動蝶閥由雙效果定位器輸出的氣源信號壓力別離輸入執行機構活塞左、右兩個氣室之中。因為輸入兩邊氣室的氣源壓力不同，在兩個氣室之間會構成壓差，然后推動活塞作直線運動。經過齒輪、齒條傳動，將活塞的直線運動轉換成執行機構主軸的旋轉運動，當左、右兩個氣室壓力平衡的時分，運動停止。若是需要調節流量，則需要在執行機構作旋轉運動的同時帶動閥桿、閥芯做旋轉運動，以改動閥芯、閥座間的流通面積，以到達調節意圖。
