親們好，我是中美閥門小編麗麗，今天給大家介紹一下氣動蝶閥壓力試驗方法，希望我的小分享對您有所幫助。

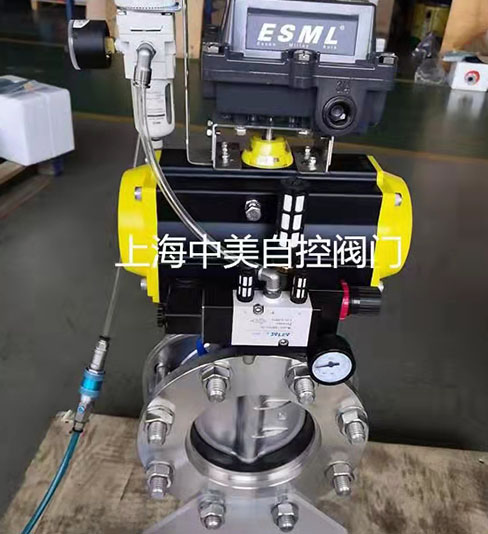

氣動蝶閥由蝶閥和氣動執行器組成。氣動蝶閥是用隨閥桿轉動的圓形蝶板做啟閉性，以實現啟用動作的氣動閥門主要做截?cái)嚅y使用，亦可設計成具有調節或段閥兼調節的功能，目前蝶閥在低壓大中口徑管道上的使用越來越多。

1，氣動蝶閥殼體試驗步驟

使用溫度不超過38度防銹液，在蝶閥液壓試驗平臺上進行試驗;殼體試驗壓力是蝶閥在20度時允許較大工作壓力的1.5倍;保壓時間:DN50-DN150 60s； DN200 120s DN250－DN300 180s DN350- DN500 300s;封閉蝶閥兩端，閥門部分開啟，給閥門殼體內充入試驗介質，排凈閥門體腔內空氣，逐漸加壓到規定的試驗壓力，在規定的時間內保持試驗壓力不變，然后檢查閥門殼體各處情況;試驗結果要求:不應有結構損傷，不允許可見泄漏。

2，氣動蝶閥空載操作試驗
驅動裝置安裝在蝶閥上，將閥門從全關到全開再到全關循環啟閉操作蝶閥3次，檢查蝶閥操作是否正常;
試驗結構要求:能平穩的啟閉操作蝶閥，無卡阻現象，并能達到密封要求。

3，氣動蝶閥密封試驗
使用溫度不超過38度防銹液，在蝶閥液壓試驗平臺上進行試驗;密封試驗壓力是蝶閥在20度時允許較大工作壓力的1.1倍;保壓時間:DN50-DN500 60s;封閉蝶閥的一端，關閉閥門啟閉件，給閥門內腔充滿試驗介質，逐漸加壓到規定的試驗壓力，在規定的時間內保持試驗壓力不變，檢查另一端的泄漏情況，然后重復上述步驟和動作，將閥門換方向試驗;試驗結果要求:不應有結構損傷，不允許有可見泄漏。
