當前位置：首頁 >>氣動球閥>> 焊接式氣動球閥

三片式焊接氣動球閥

	使用范圍廣，體積小
	結構緊湊，效率高
	使用壽命長
	產品經久耐用不易損壞

產品概述

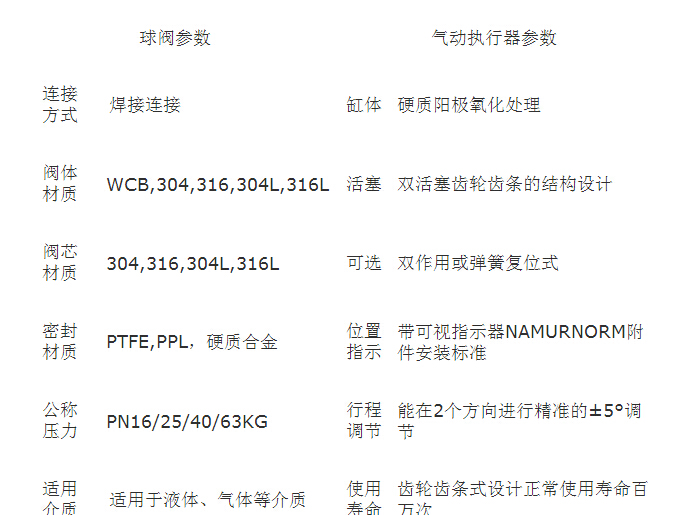

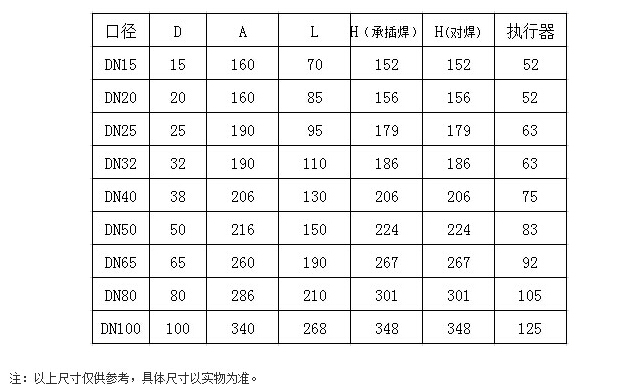

技術參數
車間實拍
安裝案例

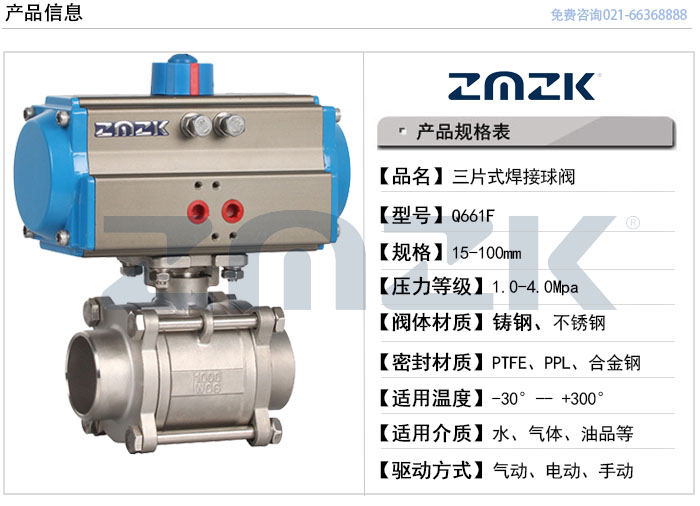

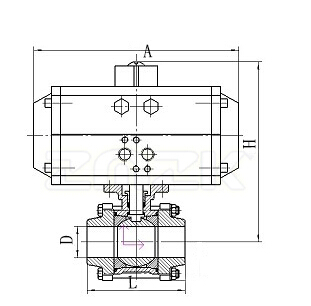

三片式焊接球閥

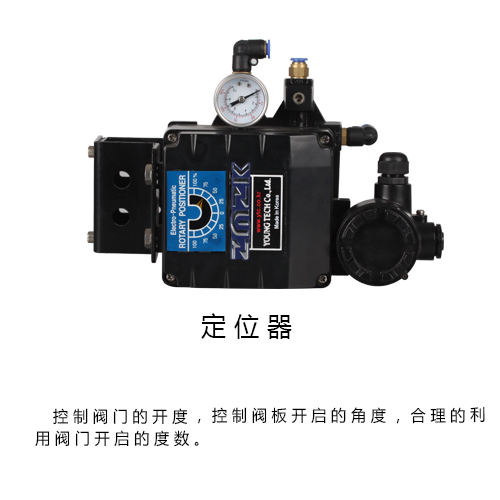

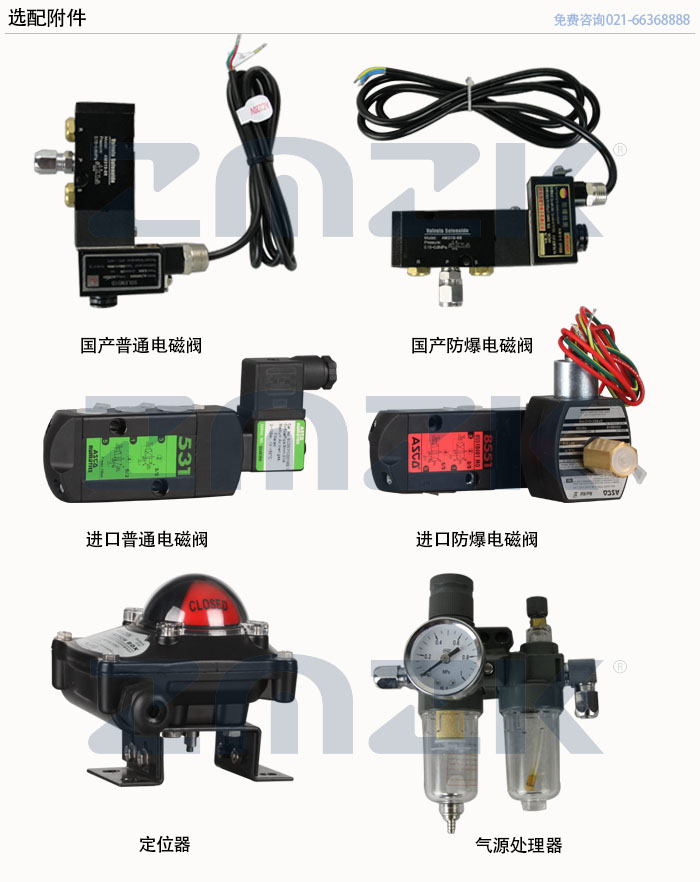

球閥選配附件

上海中美閥門球閥外包裝圖

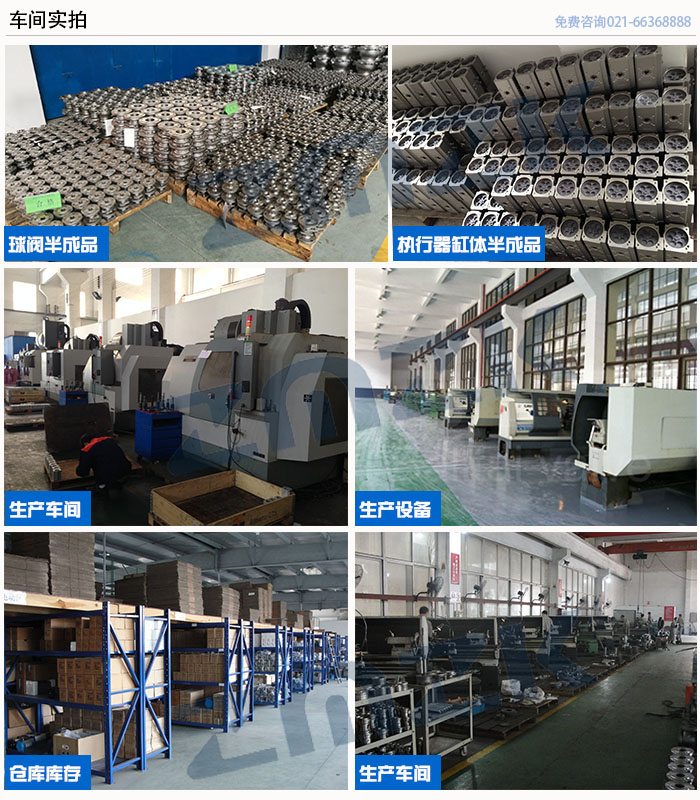

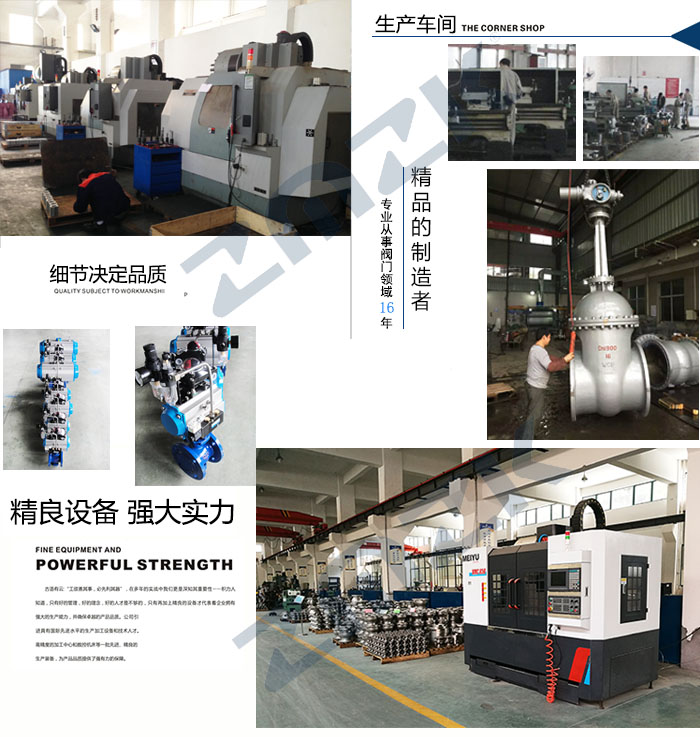

上海中美閥門車間實拍

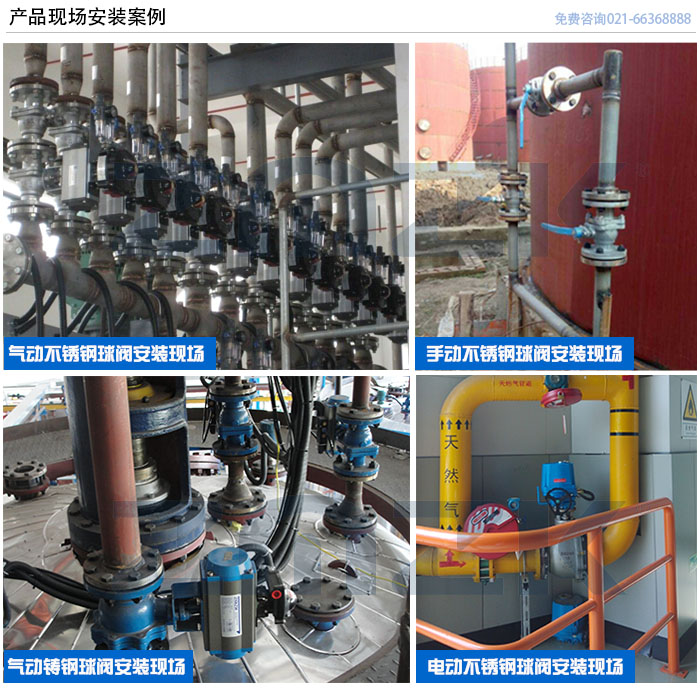

上海中美閥門球閥安裝現場

一、三片式焊接氣動球閥概述:

氣動三片式內螺紋球閥是由雙（單）作用氣動活塞式執行器和內螺紋球閥組成。其閥體可分為整體式、二段式、三段式。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊。氣動活塞式執行器采用低摩擦材料做成軸承套，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命。本產品使用性能穩定，廣泛的用于石化、冶金、電力等工業部門。

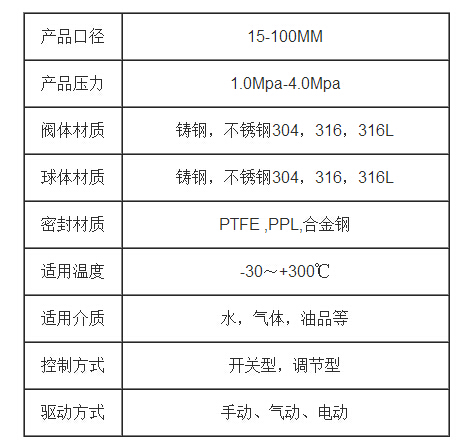

產品名稱	三片式焊接氣動球閥
產品型號	Q661F
產品口徑	15-100MM
產品壓力	1.0Mpa-4.0 Mpa
閥體材質	鑄鋼，不銹鋼304，316，316L
閥板材質	鑄鋼，不銹鋼304，316，316L
驅動方式	手動、氣動、電動

四、氣動執行器的主要參數:

氣動執行器	ZMA系列,ZMG系列單雙作用氣動執行器
供氣壓力	0.4-0.8MPA
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
作用形式	單作用氣動執行器,雙作用氣動執行器

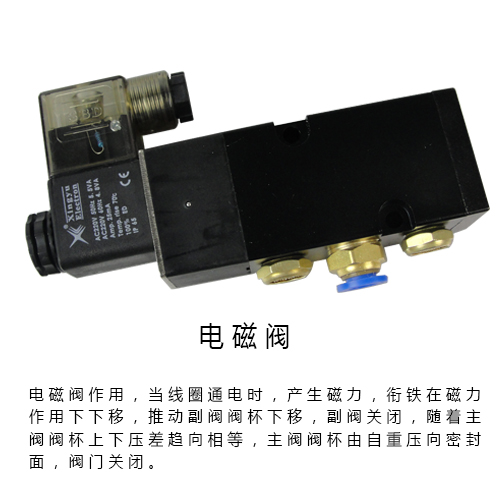

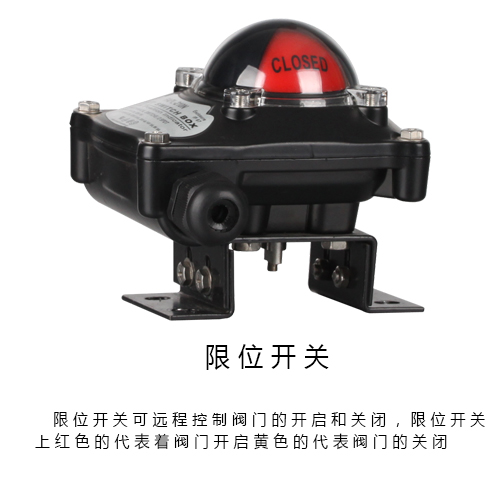

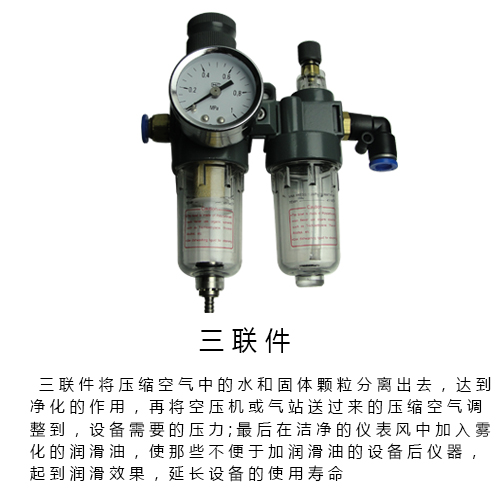

可配附件	電磁閥,限位開關,二聯件,手輪機構等

五、氣動執行器的主要零部件材料:

名稱	ZMA氣動執行器
缸體	鋁合金型材質硬質陽極氧化
端蓋	壓鑄鋁合金環氧樹脂噴涂
活塞	壓鑄鋁
軸	鋼鍍鎳磷合金
O型圈	NBR
螺栓	304不銹鋼

五、三片式焊接氣動球閥的閥體主要零部件材料:

零件名稱	主要材料
閥體	鑄鋼,不銹鋼304，316，316L
球芯	OCr18Ni9，OCr17Ni12Mo2
閥座	聚四氟乙烯
閥桿	OCr18Ni9，OCr17Ni12Mo2
填料	聚四氟乙烯, 柔性石墨
