一、法蘭V型氣動球閥概述:

法蘭V型氣動球閥采用板簧加載的可動閥座結構，閥座與球體不會產生卡阻或脫離等問題，密封可靠，使用壽命長。V型球閥閥芯設計成帶有特殊開關的V型缺口，流通能力大，壓力損失小，并具有精確的截流特性和控制功能，流量特性為近似等百分比。啟閉件采用V型球缺結構，完全解決了閥腔易沉積介質的問題。法蘭V型氣動球閥是由雙（單）作用氣動活塞式執行器和快裝球閥組成。氣動活塞式執行器采用低摩擦材料做成軸承套，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命。本產品使用性能穩定，廣泛的用于石化、冶金、電力，食品等工業部門。

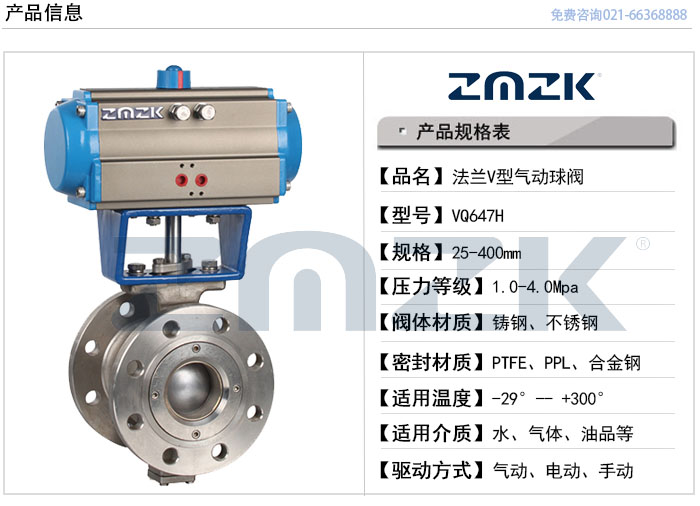

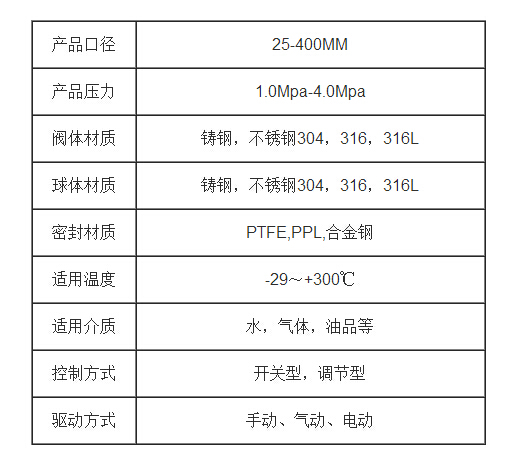

產品名稱	法蘭V型氣動球閥
產品型號	Q647H
產品口徑	15-300MM
產品壓力	1.0Mpa-4.0 Mpa
閥體材質	鑄鋼，不銹鋼304，316，316L
閥板材質	鑄鋼，不銹鋼304，316，316L
驅動方式	手動、氣動、電動

二、法蘭V型氣動球閥的特點：

1、結構緊湊，體積小，可豎臥安裝等優點。

2、具有出色的調節特性：V型球閥具有一個近似等百分比的固有流量特性及高達300：1的可調比。因此V型閥可以在廣幅的變化范圍內提供精確的控制。

3、流動容積：由于它的流線型外形以及滿直角回轉控制緣故，使容積的值特別高，流通能力特別大，流通阻力小，因此可以使用較小的更加經濟實用的閥門尺寸。

4、V型球閥采用雙軸承結構，機械穩定性能高，啟動扭矩小，保證了閥門具有極好的靈敏度和感應速度。

5、可靠（安全）性：閥體為一個整體，堅固耐用，操作不受管道壓力影響，并可避免閥體滲漏。

6、金屬閥座的優越密封性：V型球閥采用可動金屬閥座，自助補償功能，并具有優越密封性能及超長的使用壽命。在流向上，泄漏量≤10-6×額定流量系數。

7、超強的剪切能力：V型球閥采有金屬硬密封結構，V型球閥芯及金屬閥座在回轉過程中，V型缺口與閥座產生一個強大的剪切力能切斷纖維等雜質，并具有自潔功能，避免閥門卡死現象發生。

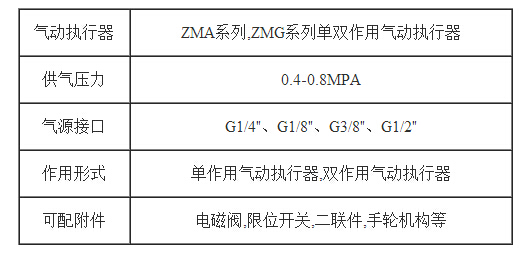

三、氣動執行器的主要參數:



氣動執行器	ZMA系列,ZMG系列單雙作用氣動執行器
供氣壓力	0.4-0.8MPA
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
作用形式	單作用氣動執行器,雙作用氣動執行器

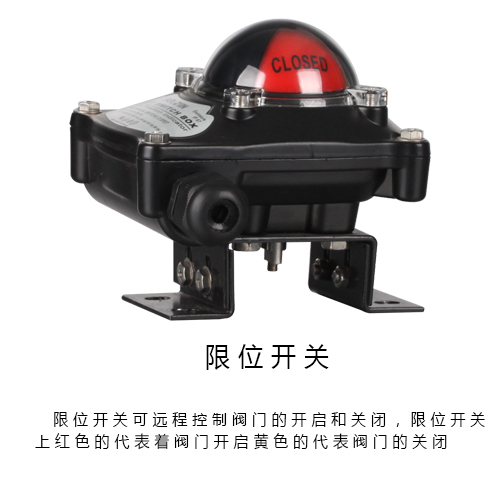

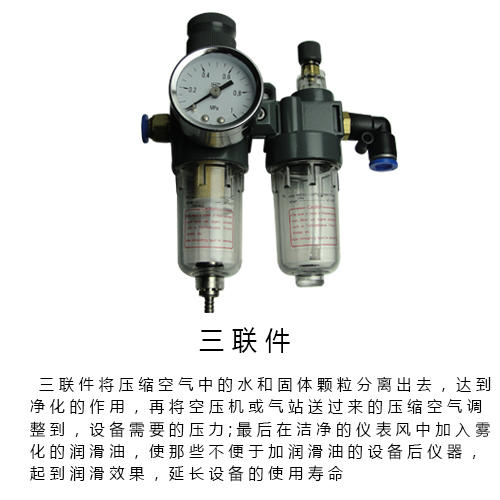

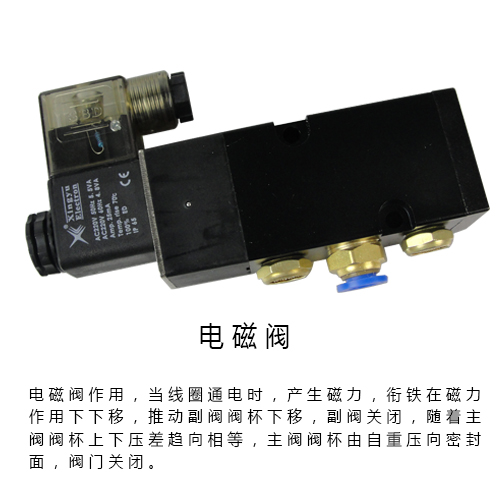

可配附件	電磁閥,限位開關,二聯件,手輪機構等

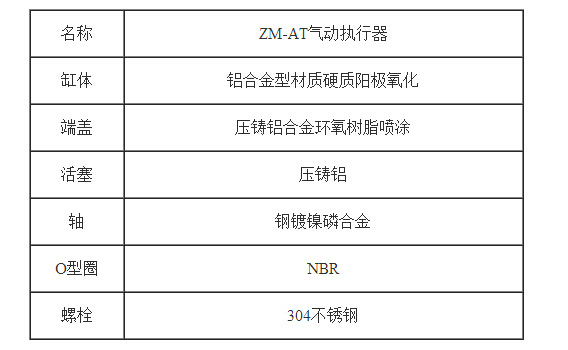

四、氣動執行器的主要零部件材料:



名稱	ZMA氣動執行器
缸體	鋁合金型材質硬質陽極氧化
端蓋	壓鑄鋁合金環氧樹脂噴涂
活塞	壓鑄鋁
軸	鋼鍍鎳磷合金
O型圈	NBR
螺栓	304不銹鋼





 五、法蘭V型氣動球閥的閥體主要零部件材料:



零件名稱	主要材料
閥體	鑄鋼,不銹鋼304，316，316L
球芯	OCr18Ni9，OCr17Ni12Mo2
閥座	聚四氟乙烯
閥桿	OCr18Ni9，OCr17Ni12Mo2
填料	聚四氟乙烯, 柔性石墨



六、報價須知:

1、 閥體參數:口徑,工作壓力,閥體材質,使用介質,溫度，連接形式等參數

2、 執行器:執行器形式,控制方式,控制信號(4-20MA),作用方式(氣-開式,氣-關式)

3、可選附件:電磁閥,限位開關,二聯件

4、 若已經由設計單位選定的法蘭V型氣動球閥型號，請將法蘭V型氣動球閥型號直接報與我司銷售部訂購。

5、 如有需要定做的,可以和我們聯系,歡迎來電咨:021-66368888

請盡量詳細提供關于法蘭V型氣動球閥的參數,方便我公司技術人員為您準確選型,如有任何疑問,請致電我們021-66368888,我們一定會盡心盡力為您提供優質的服務.
