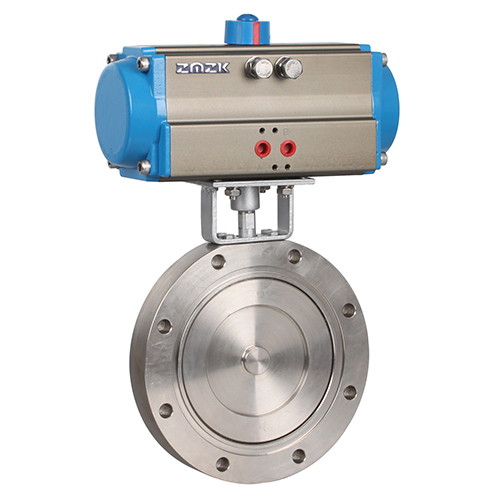

高真空氣動蝶閥

	介質為空氣及非腐蝕性氣體
	常用于負壓
	閥桿不上下竄動
	耐用，使用壽命長

產品概述
技術參數
車間實拍
安裝案例

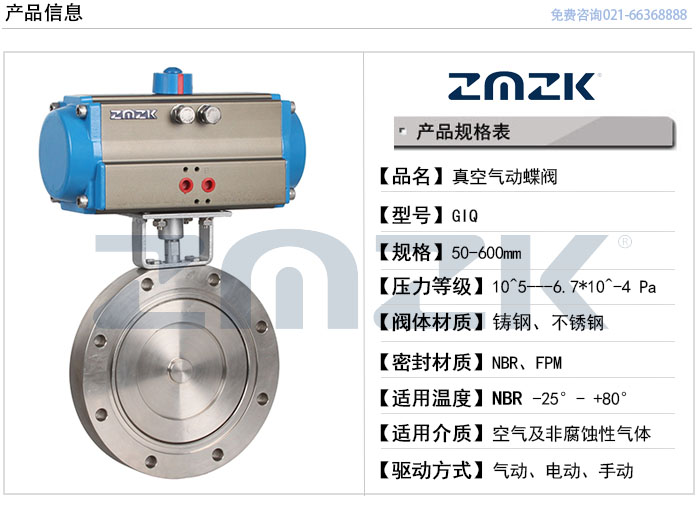

真空蝶閥型號規格

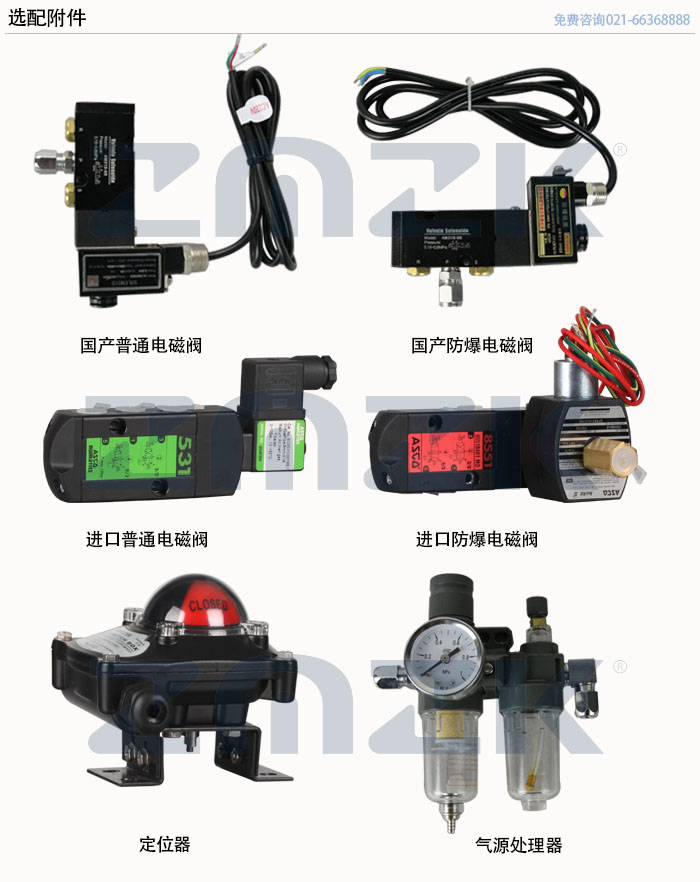

蝶閥選配附件

上海中美閥門蝶閥外包裝圖

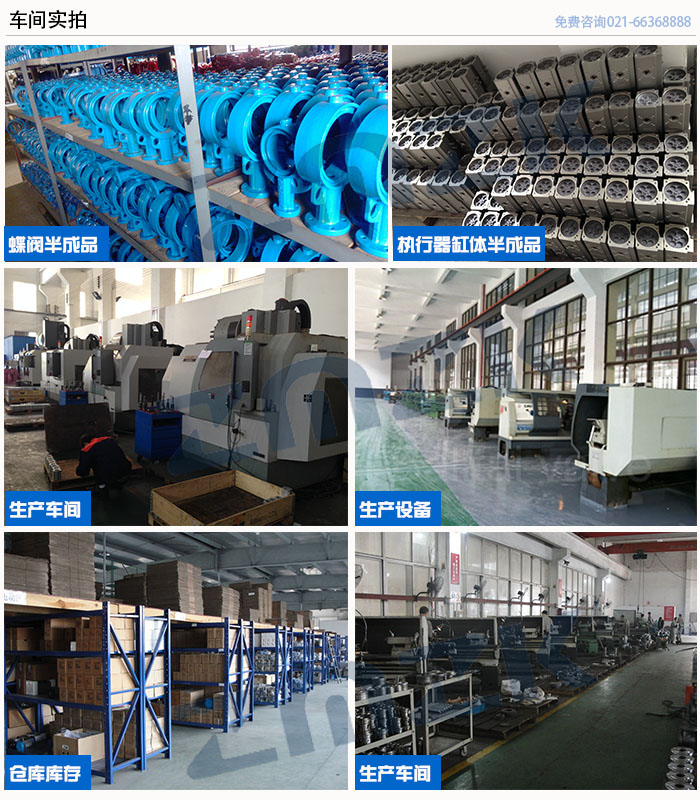

上海中美閥門車間實拍

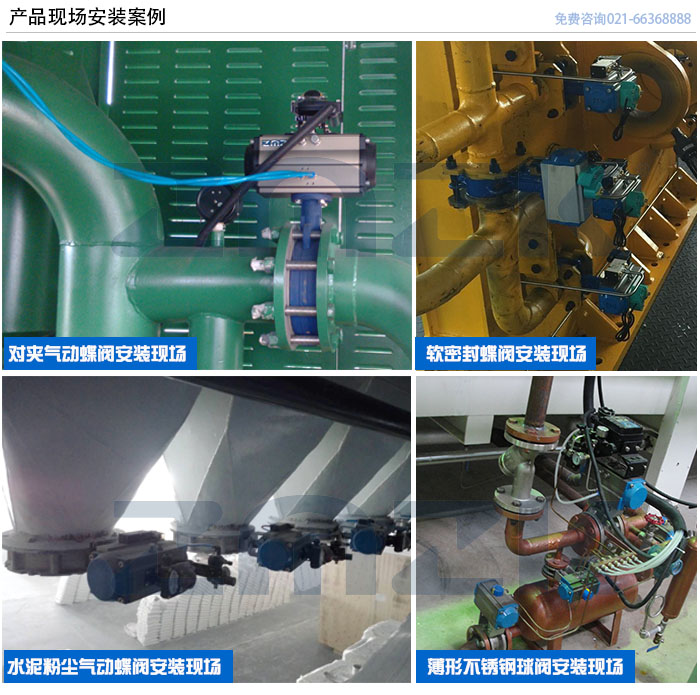

上海中美閥門蝶閥安裝現場

一GIQ高真空氣動蝶閥概述:

GIQ系列氣動真空蝶閥的氣動執行器是以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動活塞齒條、齒輪的機械運動，以角行程輸出扭矩來驅動蝶閥，作啟閉運動，從而達到接通或切斷真空管路中氣流的目的。氣動真空蝶閥是目前一種新型的氣動執行器控制的氣動真空蝶閥，分為雙作用和單作用(彈簧復位)氣缸。氣動真空蝶閥可選配反饋信號裝置及電氣閥門定位器。氣動真空蝶閥適用的工作介質為空氣及非腐蝕性氣體。

產品名稱	高真空氣動蝶閥
產品型號	GIQ
產品口徑	50-1200MM
產品壓力	0.25Mpa以下
閥體材質	鑄鋼，不銹鋼304，316，316L
閥板材質	鑄鋼，不銹鋼304，316，316L
驅動方式	蝸輪、手動、氣動、電動

二、真空氣動蝶閥的主要特點:

1. 閥門能承受正壓力
2. 閥桿不上下竄動；
3. 氣動真空蝶閥氣缸采用1/4旋轉式氣缸，角度可調 1°～5°。

高真空氣動蝶閥的執行標準:

制造標準	GB/T 122387-89
法蘭標準	GB9113-2000、GB17241.6-1998
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

四、氣動執行器的主要參數:

氣動執行器型號	ZM-AT系列,ZM-GT系列單雙作用氣動執行器
供氣壓力	0.5-0.7MPA
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
作用形式	單作用氣動執行器,雙作用氣動執行器
可配附件	電磁閥,限位開關,二聯件,手輪機構等

五、真空氣動蝶閥的主要零部件材料:

零件名稱	主要材料
閥體	鑄鋼、不銹鋼
蝶閥	鑄鋼、不銹鋼
密封圈	丁腈橡膠、氟橡膠
閥桿	鑄鋼、不銹鋼
填料	氟塑料

六、關于產品質量

1.本公司所有產品質保期為提貨之日起12個月,質量三包,質保期后供方有償提供配件及技術服務.

2.如有需要定做的,可以和我們聯系,歡迎來電咨:021-66368888

八:報價須知:

1.閥體參數:口徑,工作壓力,閥體材質,使用介質,連接形式等參數

2.執行器:執行器形式,控制方式,控制信號(4-20MA),作用方式(氣-開式,氣-關式)

3.可選附件:電磁閥,限位開關,二聯件

請盡量詳細提供關于高真空氣動蝶閥的參數,方便我公司技術人員為您準確選型,如有任何疑問,請致電我們021-66368888,我們一定會盡心盡力為您提供優質的服務.
