一、三片式外螺紋球閥概述:
三片式外螺紋球閥是由雙（單）作用氣動活塞式執行器和外螺紋球閥組成。其閥體可分為整體式、二段式、三段式。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊。氣動活塞式執行器采用低摩擦材料做成軸承套，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命。本產品使用性能穩定，廣泛的用于石化、冶金、電力等工業部門。

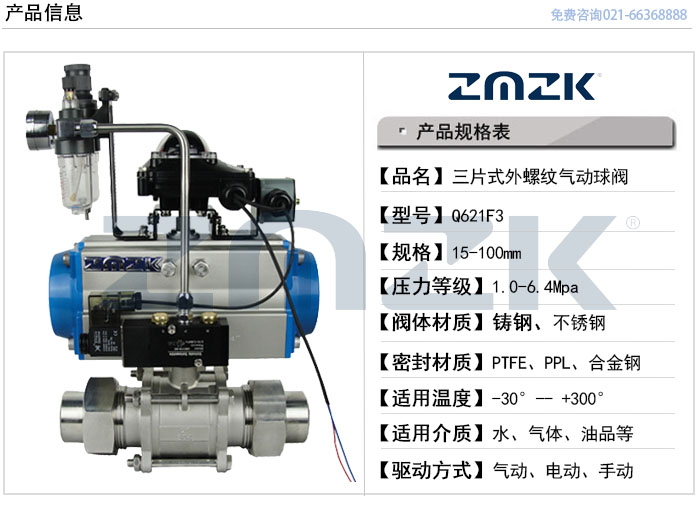

產品名稱
三片式外螺紋氣動球閥
產品型號
Q621F
產品口徑
15-100MM
產品壓力
1.0Mpa-4.0 Mpa
閥體材質
鑄鋼，不銹鋼304，316，316L
閥板材質
鑄鋼，不銹鋼304，316，316L
驅動方式
手動、氣動、電動
二、三片式外螺紋球閥的主要特點:
1． 流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用
-
一、氣動執行器的主要參數:
氣動執行器
ZMA系列,ZMG系列單雙作用氣動執行器
供氣壓力
0.4-0.8MPA
氣源接口
G1/4"、G1/8"、G3/8"、G1/2"
作用形式
單作用氣動執行器,雙作用氣動執行器

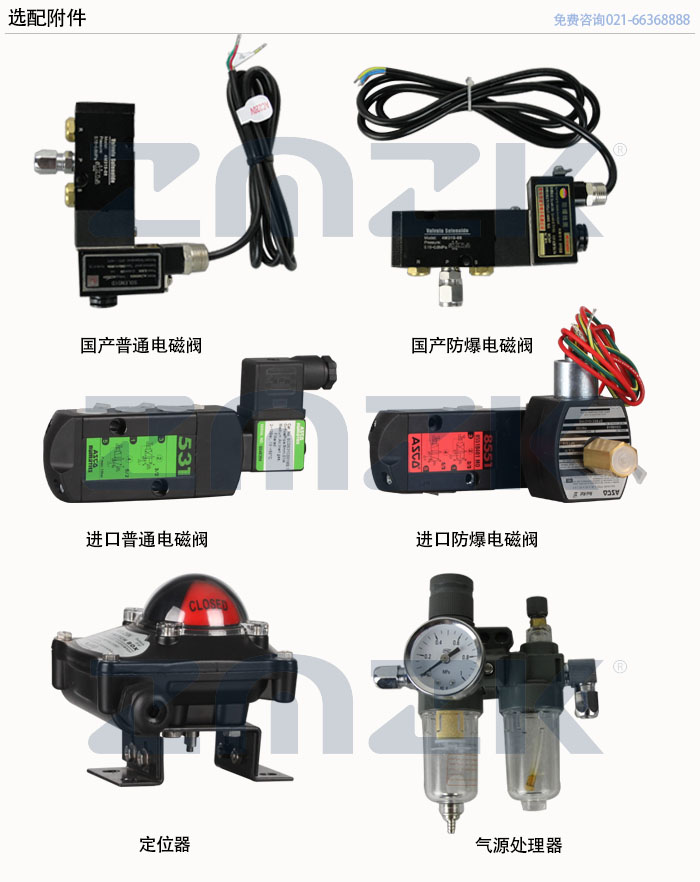

可配附件
電磁閥,限位開關,二聯件,手輪機構等
二、氣動執行器的主要零部件材料:
名稱
ZMA氣動執行器
缸體
鋁合金型材質硬質陽極氧化
端蓋
壓鑄鋁合金環氧樹脂噴涂
活塞
壓鑄鋁
軸
鋼鍍鎳磷合金
O型圈
NBR
螺栓
304不銹鋼
三、三片式外螺紋球閥的閥體主要零部件材料:
零件名稱
主要材料
閥體
鑄鋼,不銹鋼304，316，316L
球芯
OCr18Ni9，OCr17Ni12Mo2
閥座
聚四氟乙烯
閥桿
OCr18Ni9，OCr17Ni12Mo2
填料
聚四氟乙烯, 柔性石墨
